Verschalen bij importeren



Als bij het importeren blijkt dat de horizontale lengte van de as-built boring afwijkt van de berekende horizontale lengte uit de meetgegevens, bijvoorbeeld omdat het pad met GPS is gemeten en nauwkeuriger bepaald kan zijn dan uit pitch/stanglengte, dan stelt de applicatie voor om de meetgegevens te verschalen naar de horizontale lengte van het pad.

De verticale verschaling wordt gedaan ten opzichte van een rechtstreekse lijn tussen intrede- en uittredepunt. Hierdoor worden alle diepten evenredig verschaald waarbij het uittredepunt op de gemeten/berekende hoogte blijft. Daarna wordt de horizontale verschaling gedaan over de stationing vanaf het nulpunt.

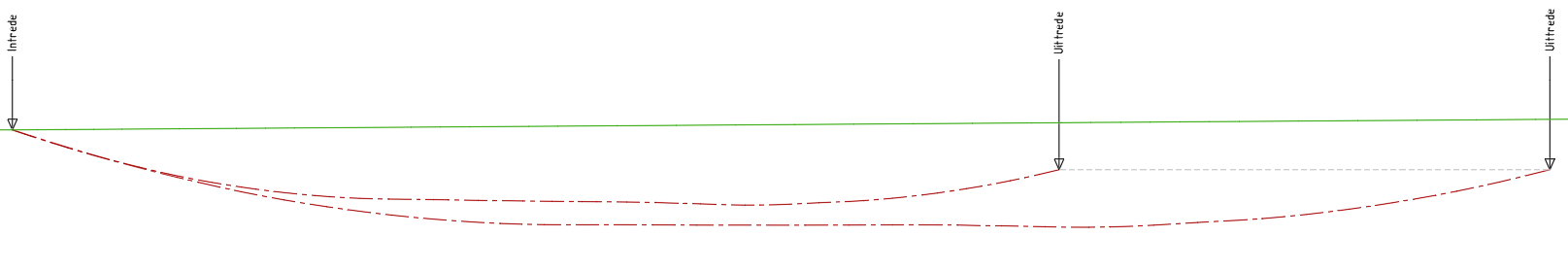

Een sterk overdreven voorbeeld:
