Uitvoeringsrapport



Met de aangegeven knop op de Palette kan een uitvoeringsrapport worden gemaakt:

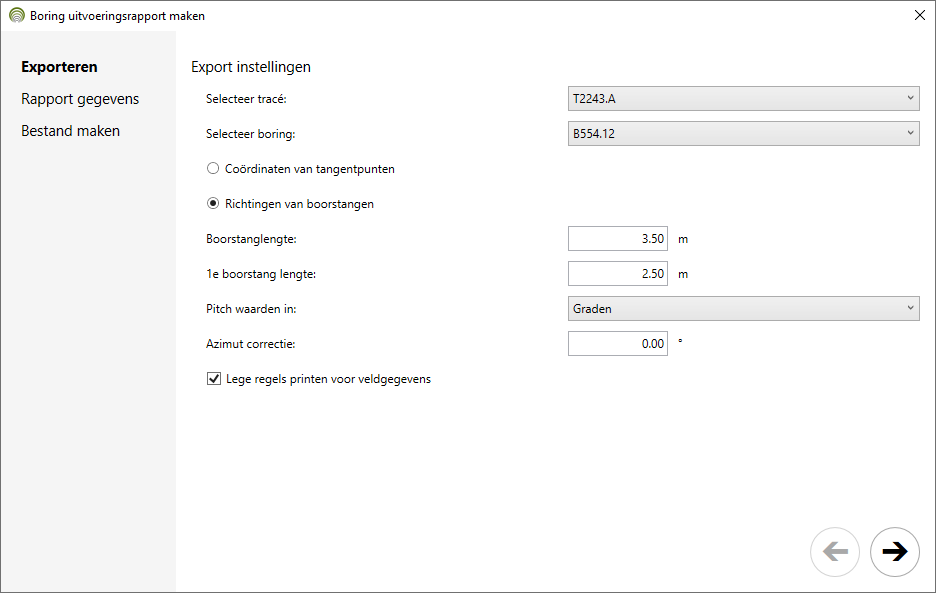

De functie werkt alleen in een tekening die minstens één ontwerpboring bevat of een XRef heeft gekoppeld waarin ontwerpboringen zijn gemaakt. De volgende wizard verschijnt:

Bij exporteren van boorstanggegevens kan naast de boorstanglengte ook worden aangegeven of de pitchwaarden in graden of percentages getoond moeten worden. Er kan eveneens een azimutcorrectie worden ingevoerd. Alle azimutwaarden die in het rapport worden getoond zijn gecorrigeerd met deze waarde.

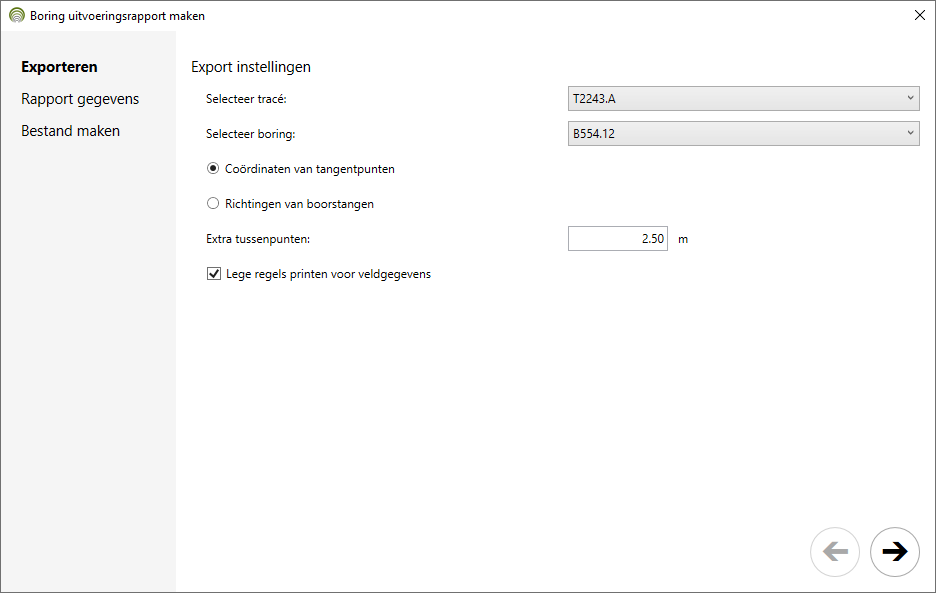

Afhankelijk van de gekozen exportmethode worden andere invoervelden getoond, bijvoorbeeld bij export van tangentpunten:

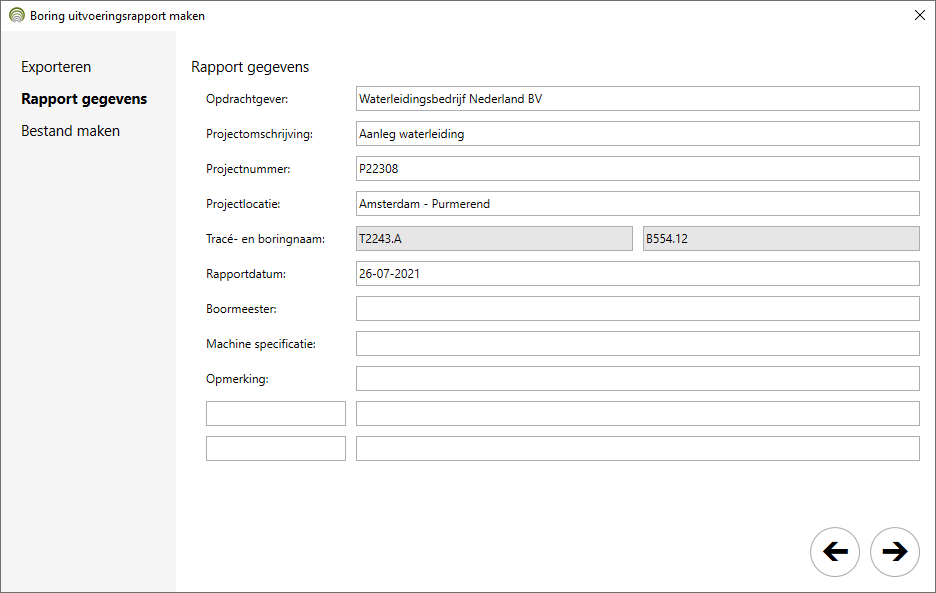

In de volgende stap kunnen de administratieve gegevens worden ingevoerd. Als de projectgegevens in de tekening zijn ingevuld dan worden deze waarden overgenomen:

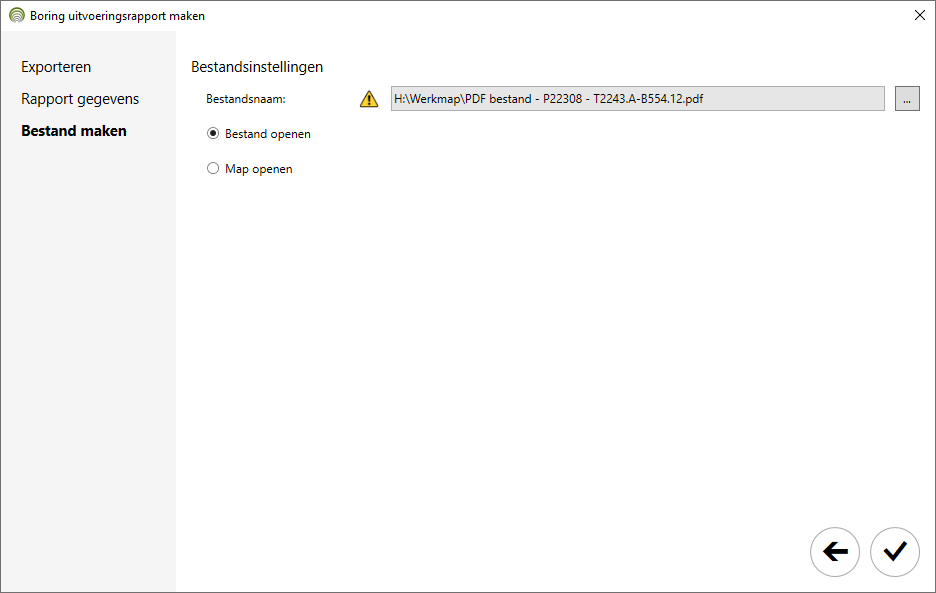

In de laatste stap kan een bestandsnaam worden opgegeven:

De bestandsnaam wordt samengesteld uit de exportlocatie en de ingestelde naam in de instellingen. Als het bestand al bestaat dan wordt een waarschuwingssymbool getoond.

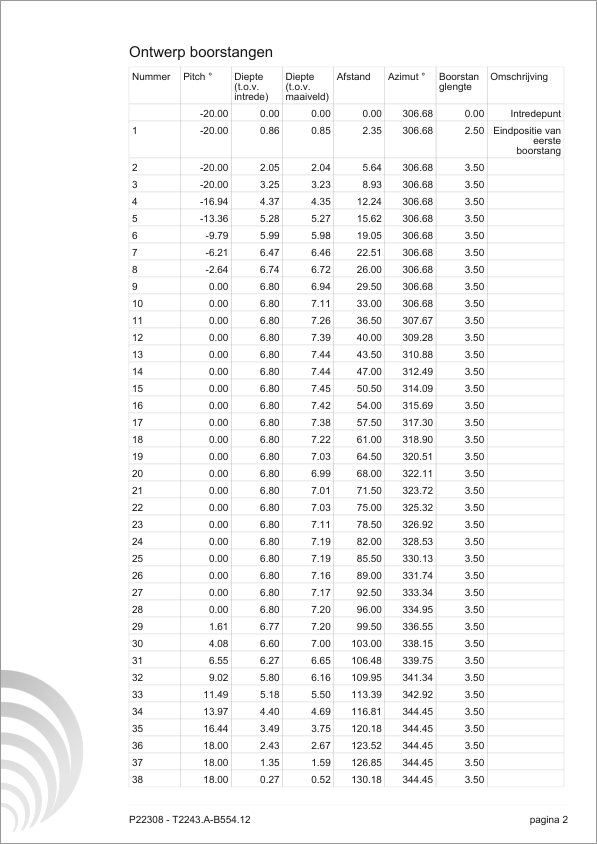

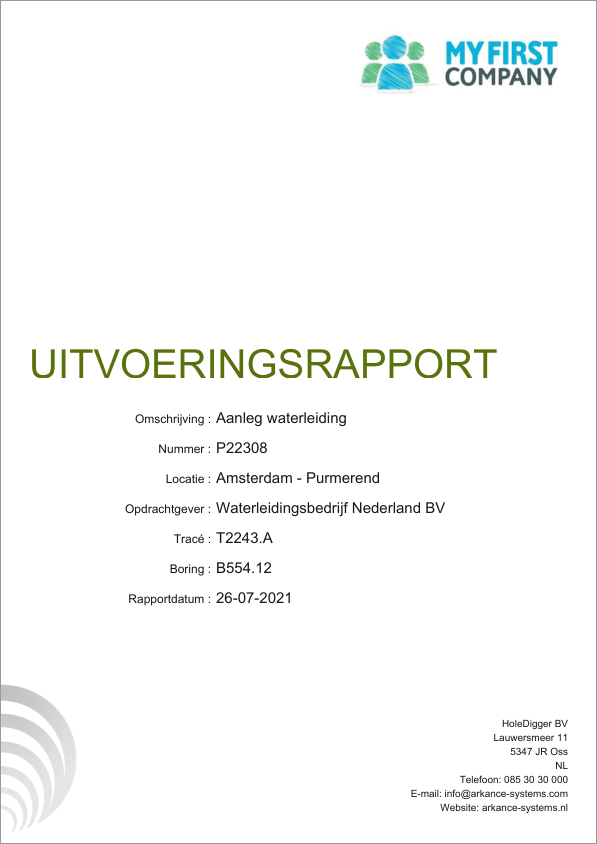

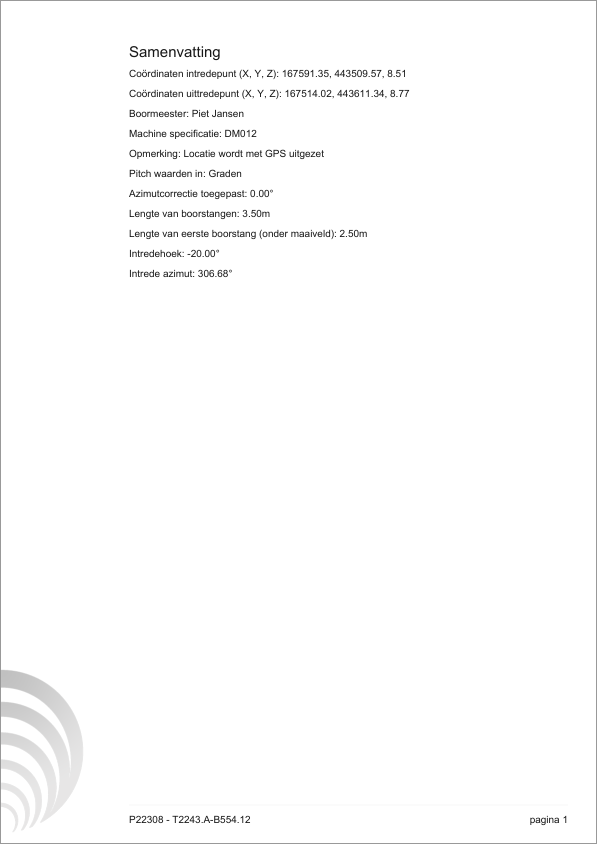

Het PDF rapport ziet er als volgt uit:

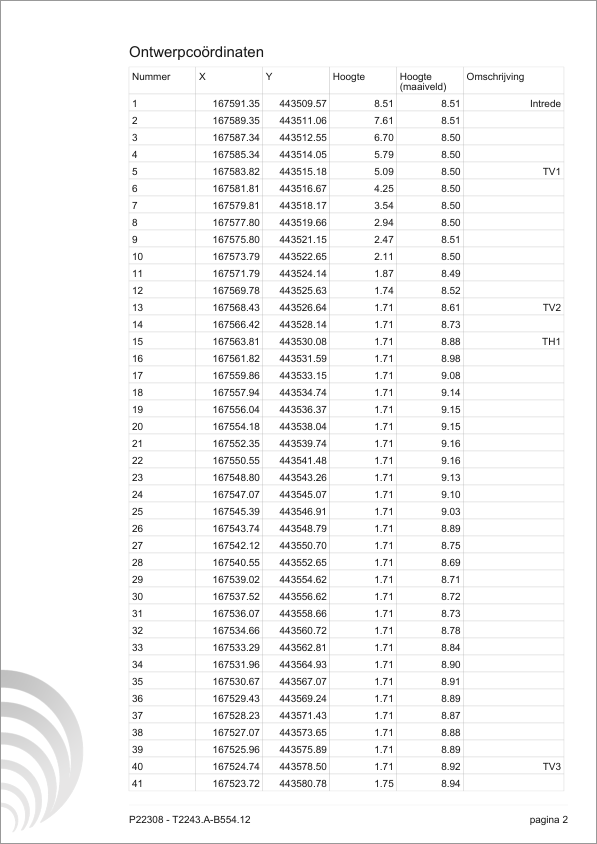

Uitvoer naar coördinaten toont andere data:

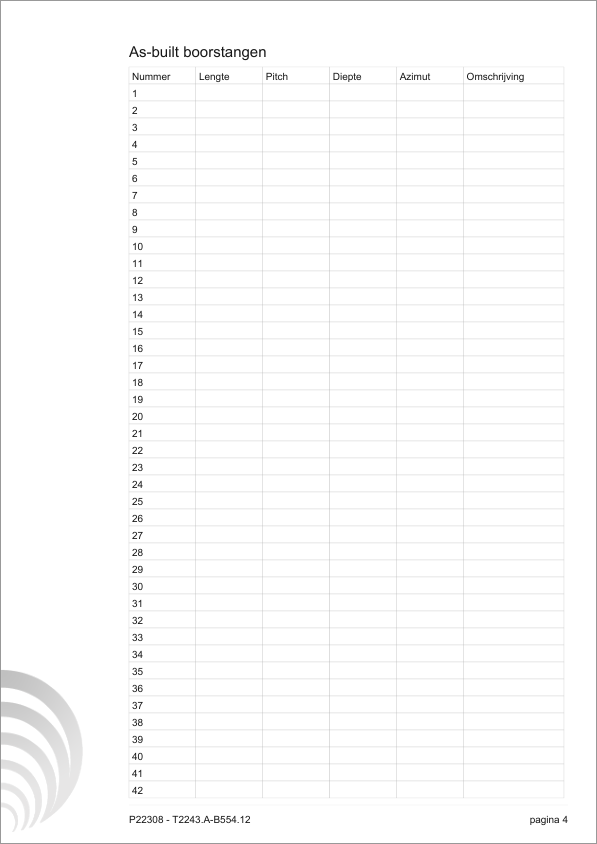

Als is aangevinkt dat er lege invoerregels toegevoegd moeten worden, die tijdens de uitvoering handmatig kunnen worden ingevuld, dan verschijnen er vervolgbladen:
