Hoeken en afstanden

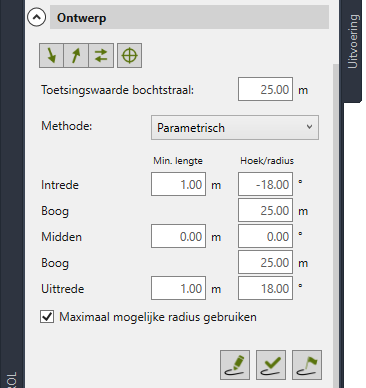

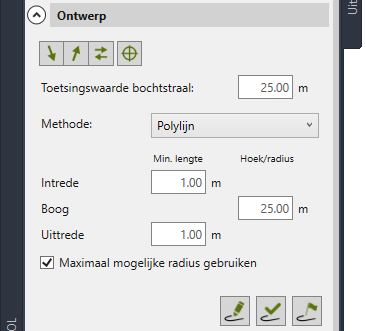

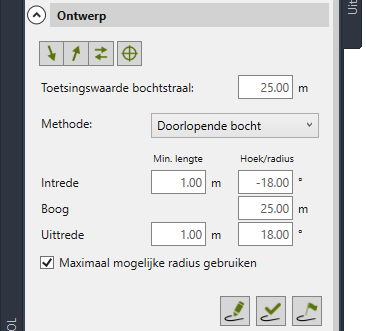

Voor de verschillende methodes zijn bepaalde waarden noodzakelijk die per boring worden opgeslagen.

De ingevoerde waarden worden gebruikt om het ontwerp te maken of op te toetsen.



Maximale radius

Het is mogelijk om aan te geven dat een maximale radius toegepast moet worden. De applicatie zal proberen de rechtstanden zo kort mogelijk te houden en de radius maximaal toe te passen. Als deze optie niet is aangevinkt dan zal de opgegeven radius worden toegepast.



Radius berekenen

Via het rechter muisknop menu op de invoervelden van de bogen is het mogelijk om de Radius Calculator op te roepen om de verticale radius te berekenen.



Hoek overnemen uit geometrie

Via het rechter muisknop menu op de invoervelden van de hoeken is het mogelijk om de hoek uit de tekening te halen door het opgeven van twee punten. Dit kan van pas komen als de middelste rechte globaal het maaiveld moet volgen.



Toetsingswaarde

De toetsingswaarde is de waarde die elke radius minimaal moet hebben. De ontwerper bepaalt deze waarde op basis van verschillende factoren zoals de te gebruiken boorstangen of het materiaal dat meer of minder buigzaam is. Zowel de horizontale als de verticale als de gecombineerde radius wordt hierop getoetst.
