Wijzigen en controleren

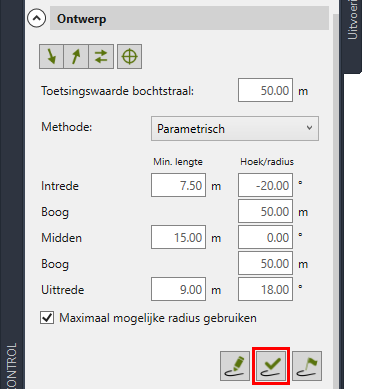

Na het ontwerpen wordt direct een ontwerpcontrole uitgevoerd. Dit toont een dialoogvenster met informatie over het ontwerp. Als er handmatige wijzigingen zijn gedaan dan kan de controle ook handmatig worden gestart met de aangegeven knop:

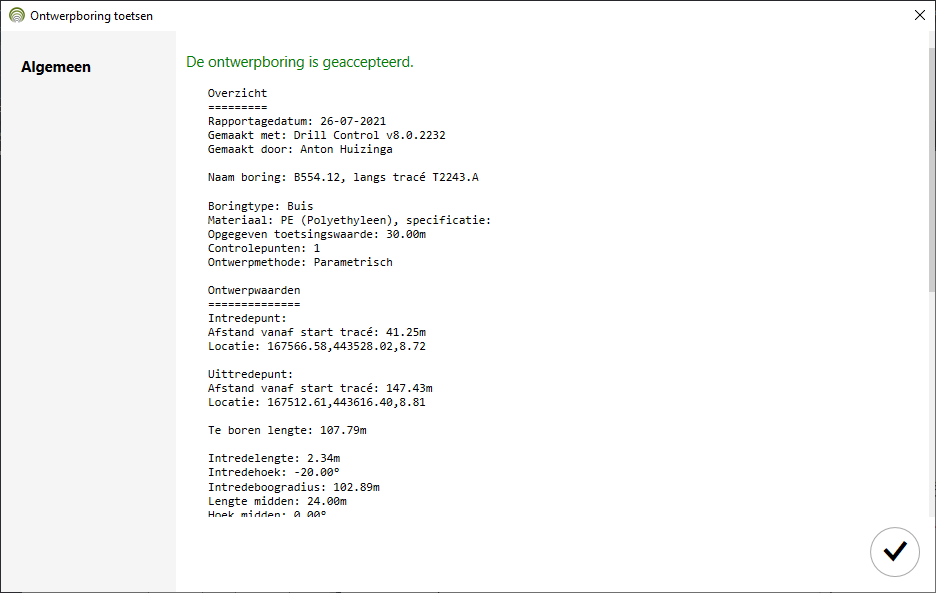

Het volgende dialoogvenster verschijnt:

De rapportage van het ontwerp kan worden opgeslagen als tekstbestand.

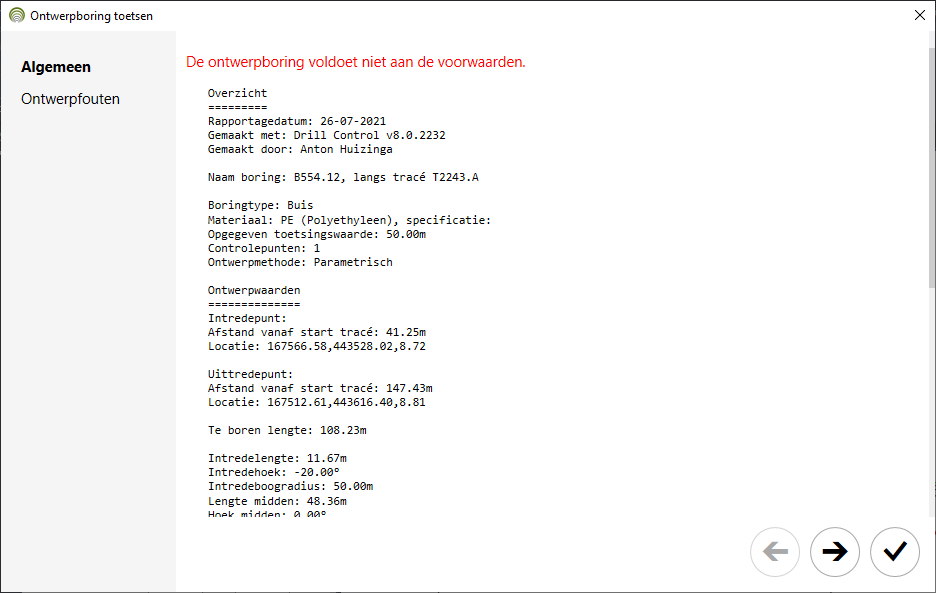

Of als een boringontwerp niet correct is dan wordt dit aangegeven in de titel:

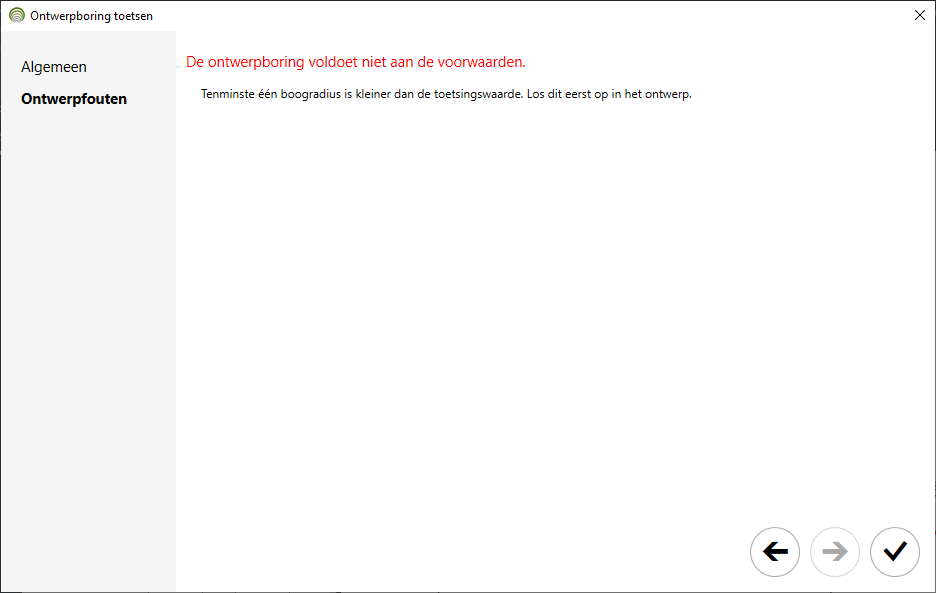

Ook is er een extra tabblad met informatie over de ontwerpfouten:

De applicatie ontwerpt een boring door de opgegeven waarden en dwangpunten. Het kan zijn dat dit ontwerp vervolgens niet voldoet aan de ingestelde toetsingswaarde. De plaats waar de afwijkingen optreedt wordt in het zijaanzicht en in het bovenaanzicht met een dikke rode lijn aangegeven.

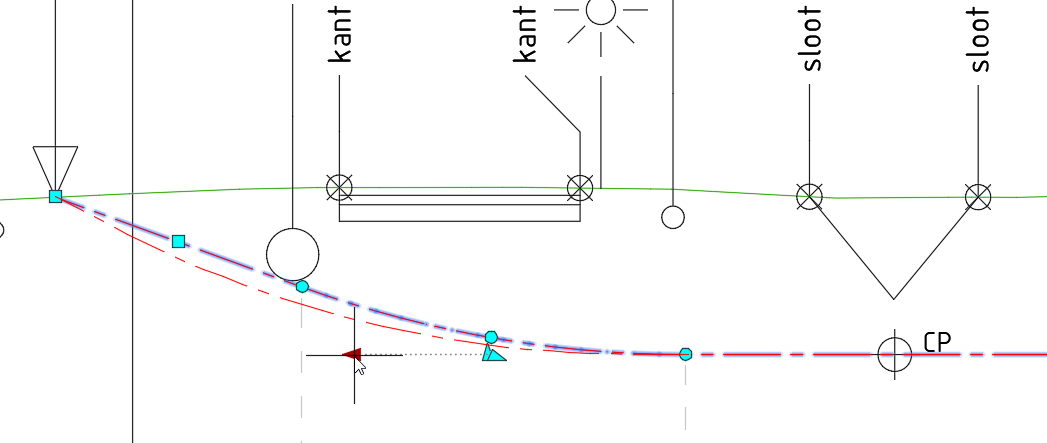

Het kan voorkomen dat een ontwerpfout opgelost of geaccepteerd kan worden door Drill Control. Een boorlijn kan namelijk handmatig worden aangepast in de tekening:

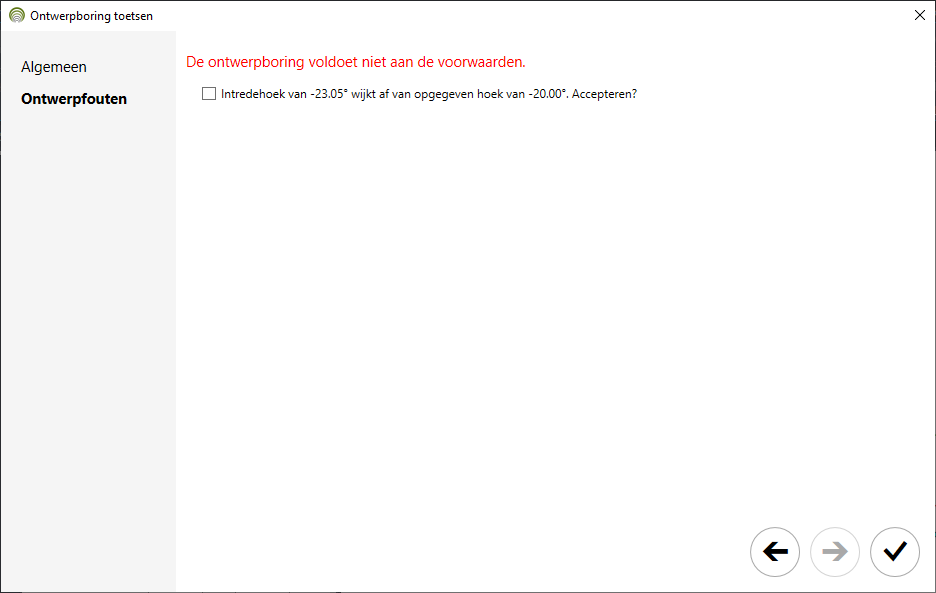

Door het verslepen van de grippunten kan een radius worden vergroot of een hoek worden aangepast. De bogen blijven tangent aan de rechtstanden. Het kan gevolgen hebben voor de hoekwaarden, die dan niet meer overeenkomen met de oorspronkelijke ingestelde waarden. De controlefunctie zal dit herkennen en aangeven. Omdat dit niet een onoplosbare ontwerpfout is kan deze worden geaccepteerd:

Door een vinkje te plaatsen en de wizard te sluiten zal het ontwerp alsnog worden geaccepteerd. De nieuwe hoekwaarde zal op de Palette worden getoond bij de ingestelde ontwerpwaarden.



Verplaatsen controlepunten

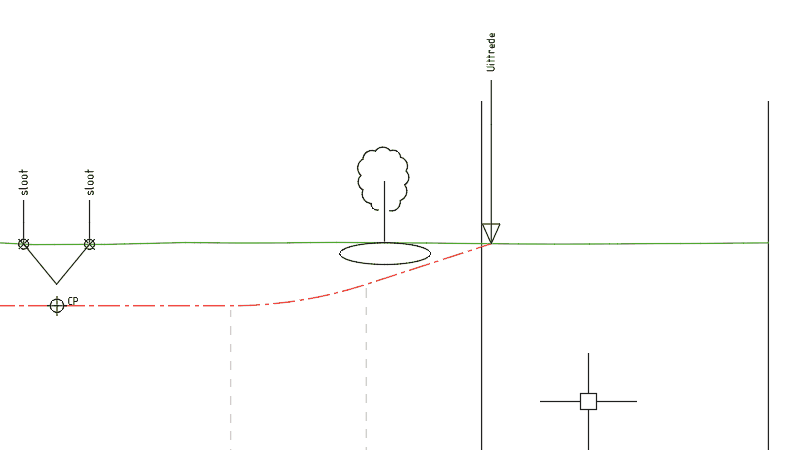

Als een boorlijn niet helemaal naar wens is dan kan ook een intrede-, uittrede- of controlepunt worden verplaatst. Dit kan met het AutoCAD commando MOVE of door het verslepen door middel van de grippunten van het symbool. Een Intredepunt of uittredepunt kan ook via de Palette opnieuw worden geplaatst, eventueel bestaande symbolen worden dan vervangen. Bij het verslepen van een intredepunt of uittredepunt zal het symbool weer vastplakken aan het maaiveldprofiel, het is dus niet nodig om deze heel precies op de lijn te plaatsen.

Daarna kan het ontwerp opnieuw worden gestart waarbij de nieuwe positie van het intrede- of uittredepunt wordt gebruikt.



Waarschuwingssymbool op Palette

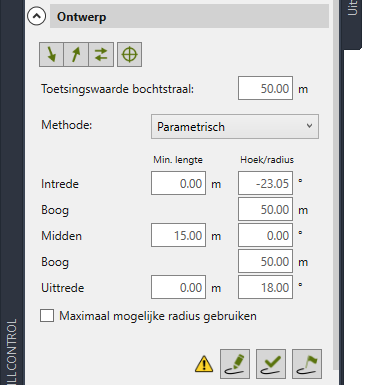

Zodra een waarde in één van de invoervelden op de Palette wordt gewijzigd dan zal een waarschuwingssymbool worden getoond:

Dit is ook het geval als de boorlijn in de tekening wordt gewijzigd of als er andere wijzigingen worden gedaan die het ontwerp daadwerkelijk aanpassen. In dat geval zal in het selectieveld van de lengteprofielen eveneens een waarschuwingssymbool worden getoond:

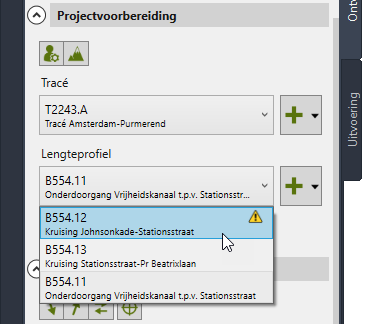

Als er meerdere ontwerpen langs een tracé aanwezig zijn dan worden de ontwerpen met een ontwerpfout aangeduid in het uitklapvenster onder het keuzeveld:
