Exporteren naar D-Geo Pipeline



Met de aangegeven knop kan het ontwerp worden geëxporteerd naar D-Geo Pipeline voor verdere berekeningen:

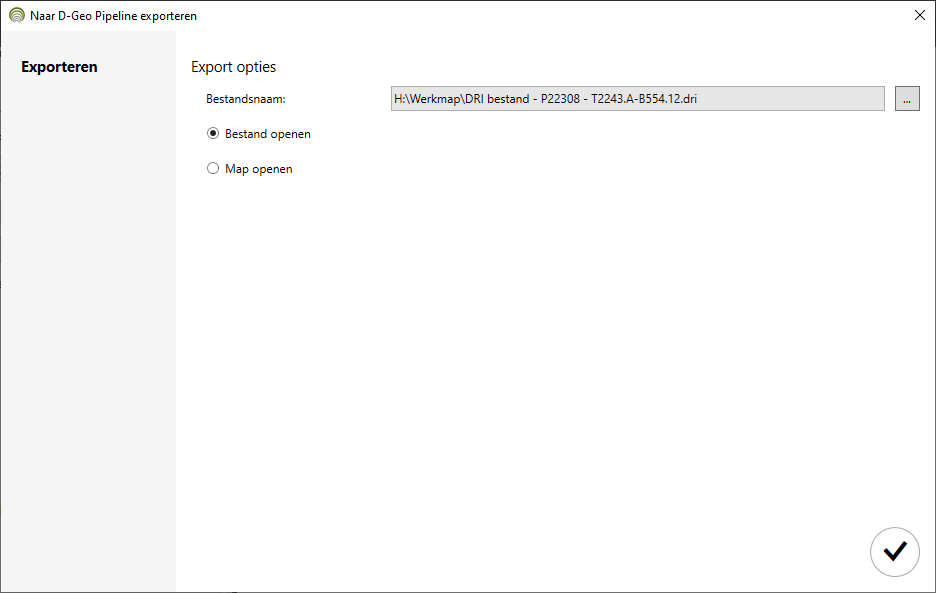

De volgende wizard verschijnt:

De bestandsnaam wordt vooraf samengesteld uit de ingestelde exportlocatie en de bestandsnaam in de instellingen. Als het bestand al bestaat dan wordt een waarschuwingssymbool getoond:

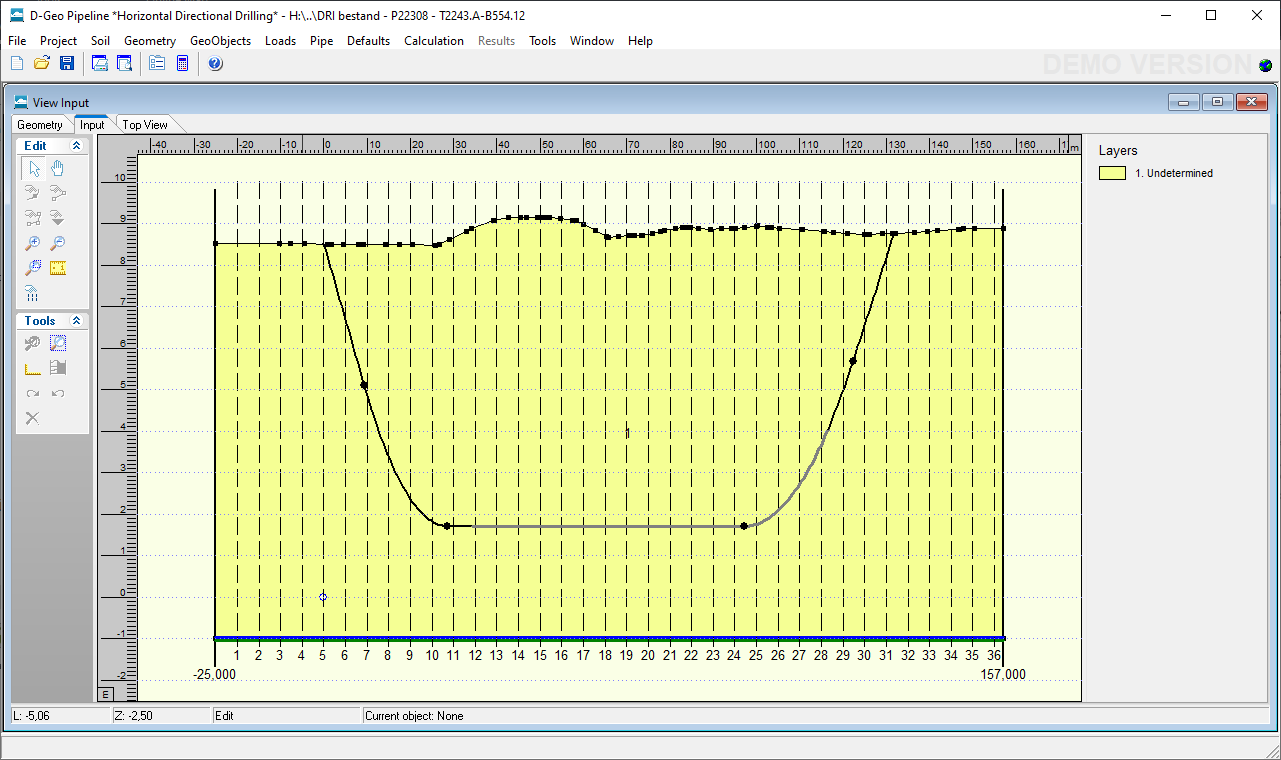

Na het exporteren wordt het bestand geopend in de applicatie D-Geo Pipeline:

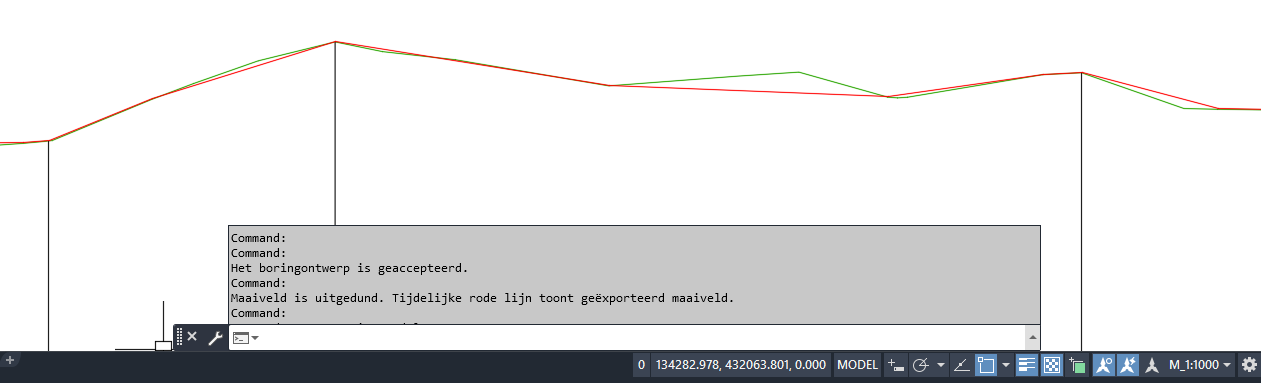

Omdat er een beperkt aantal punten kan worden geëxporteerd zal het maaiveldprofiel worden uitgedund als het maximum aantal punten wordt bereikt. Om te voorkomen dat cruciale punten vervallen (bijvoorbeeld een sloot of harde knik in het maaiveld) worden in ieder geval de extra afstanden meegenomen als maaiveldpunt. Door de gewenste punten van het maaiveldprofiel te voorzien van een extra afstand zal hiermee een betere export kunnen worden gemaakt.
