Civil 3D instellingen



Civil 3D kan het beste zodanig worden geconfigureerd dat het is afgestemd op de taalinstellingen van Drill Control. Met het commando EDITDRAWINGSETTINGS is het mogelijk om in de actuele tekeninginstellingen aan te passen.

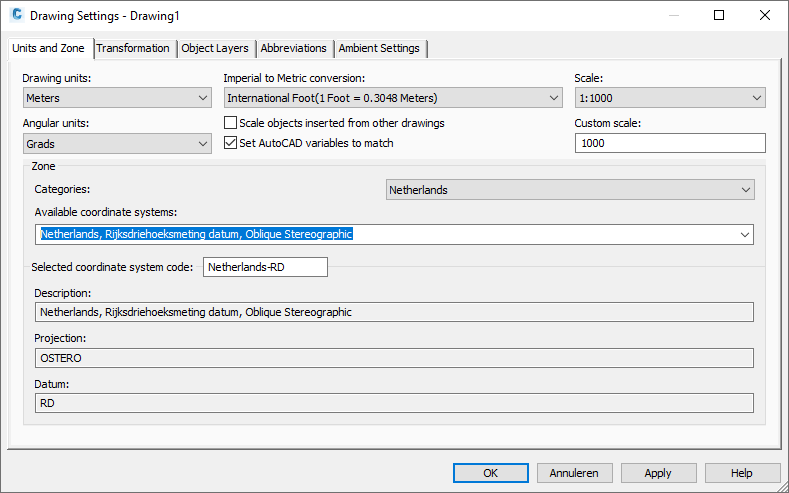

Kies bij Drawing units voor Meters als de taalinstelling op Metric staat, en voor Feet als de taalinsteling op Imperial staat. De Angular Units wordt gebruikt in labels en kan naar wens op Grads of Degrees zijn ingesteld.

Bij het starten van een functie zal een melding worden getoond als er geen metrisch stelsel is ingesteld:



Optimale instellingen

Om verrassingen te voorkomen bij het invoegen van objecten kan het beste worden ingesteld dat objecten niet verschaald worden bij invoegen en dat AutoCAD variables wel worden ingesteld zodat ze overeenkomen met de gelijkaardige Civil 3D instellingen. Tevens kan een Coordinate System worden ingesteld, die wordt gebruikt bij conversie naar Google Earth.



AutoCAD instellingen

Om de ervaring van de applicatie zo goed mogelijk af te stemmen op de wijze waarop Civil 3D omgaat met het presenteren van objecten, zal Drill Control bij het openen van een tekening of het switchen van een Layout enkele AutoCAD variabelen aanpassen naar een gewenste waarde. De volgende variabelen worden aangepast naar de volgende waarden:

Daarnaast wordt het aanbevolen om Lineweight weergave aan te zetten door de variabele LWDISPLAY op 'ON' te zetten.
