Extra profiellijnen



Een profielraster kan meerdere profiellijnen bevatten. In een boringontwerp is er in ieder geval een maaiveldlijn en een hartlijn van de boring aanwezig als profiellijn. Met de aangegeven knop op de Palette kunnen meerdere profiellijnen worden toegevoegd:

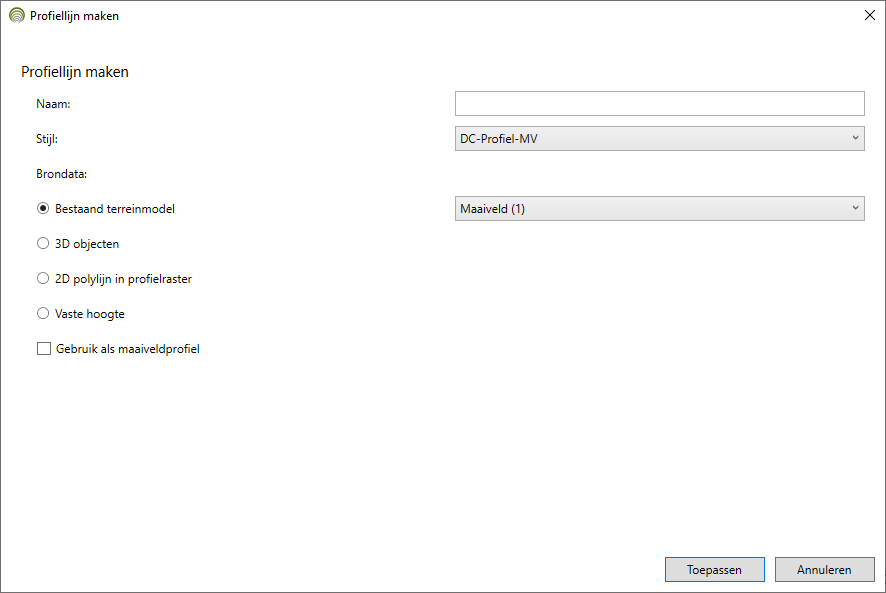

Het volgende venster verschijnt:

Een profiellijn heeft altijd een naam nodig. Ook kan een stijl worden toegepast. Als bron kan gekozen worden voor een bestaand terreinmodel, indien aanwezig en alleen als het tracé binnen de begrenzing van het terreinmodel valt, maar ook op basis van 3D objecten in het bovenaanzicht, een 2D polylijn die in het profielraster is ingetekend of op basis van een gegeven hoogte. In het laatste geval kan eenvoudig een nullijn worden getekend of een grondwaterstand worden aangegeven.

Ook kan worden aangegeven dat de nieuw te maken profiellijn als maaiveldlijn ingesteld moet worden. Drill Control zal dan eventuele ontwerpelementen laten aansluiten op de nieuwe profiellijn.

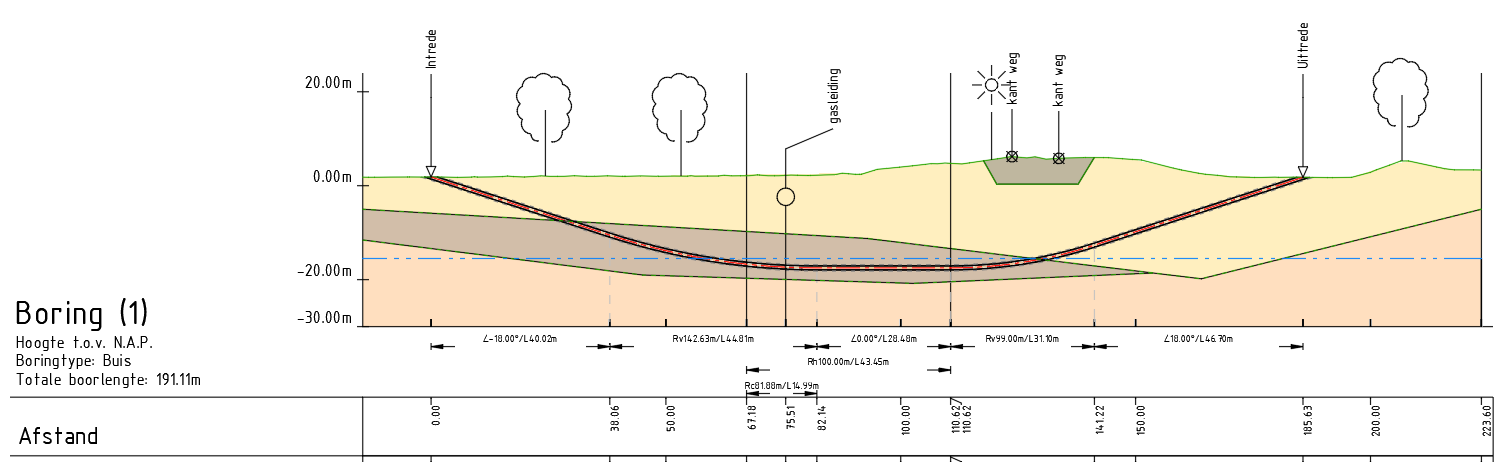

Met behulp van Civil 3D functionaliteit kunnen eventuele arceringen worden getekend in het profielraster:
