Dynamisch maaiveld



Een profiellijn kan een Civil 3D object van het type Surface Profile zijn of van het type Layout Profile. Het verschil hiertussen is dat een Surface Profile is gekoppeld aan een Surface en dynamisch wordt bijgewerkt als de Surface verandert (of als het tracé verplaatst wordt) terwijl een Layout Profile statisch is en niet wordt bijgewerkt bij wijzigingen. Een Layout Profile bevat alleen afstanden vanaf het startpunt van het tracé en dieptewaarden. Door een tracé te verslepen zal een Layout Profile alleen maar gekoppeld blijven aan het startpunt en niet wezenlijk veranderen.

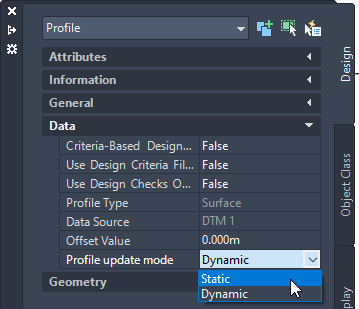

Een dynamische profiellijn kan wel handmatig worden gewijzigd door de lijn in de tekening te selecteren in de Properties Palette te kiezen voor een Static update mode:

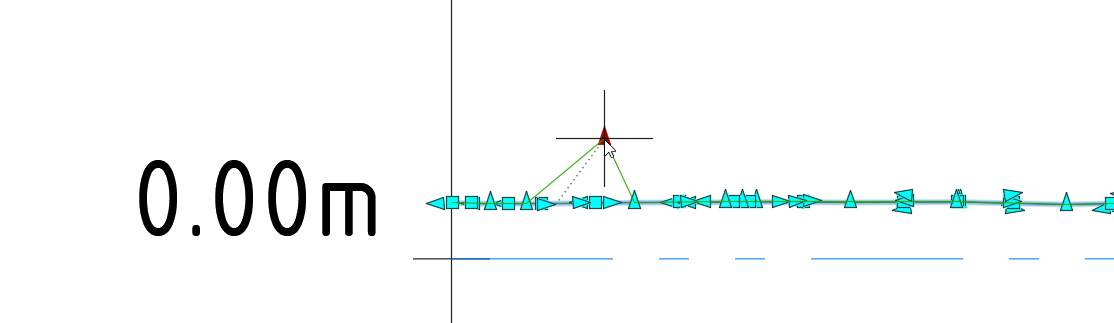

Daarna wordt de profiellijn niet meer automatisch bijgewerkt bij wijzigingen maar kan de profiellijn wel in het profielraster worden bewerkt door middel van grippunten:

Een van oorsprong dynamische profiellijn kan altijd weer hersteld worden van statisch naar dynamisch. De eventuele handmatige aanpassingen gaan wel verloren.
