Overdrijving

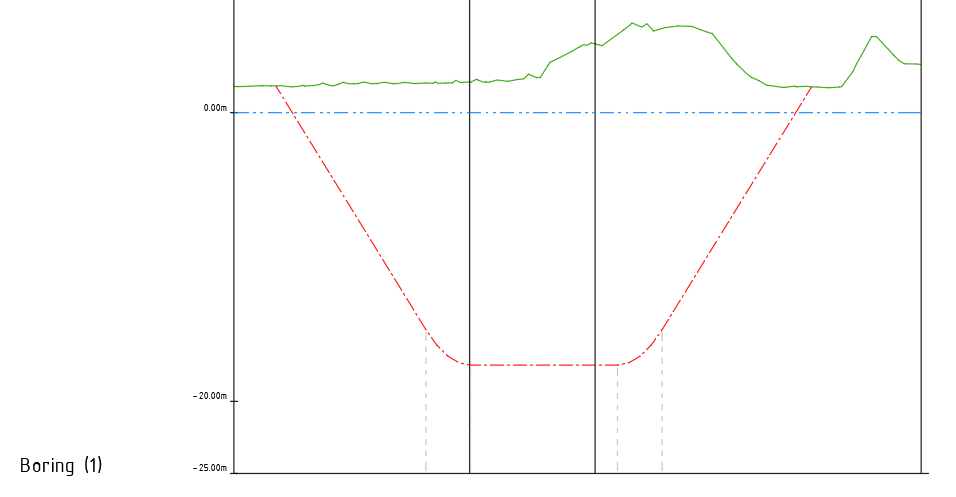

In Civil 3D is het eenvoudig om de stijl van een Profile View aan te passen zodat deze wordt getekend met een verticale overdrijving:

De berekeningen die Drill Control moet uitvoeren zijn hier niet op afgestemd. De belangrijkste reden is dat de bogen in een Profile worden omgezet in een parabool. Daarmee kan de applicatie geen berekeningen uitvoeren en zal er een melding worden getoond zodra geconstateerd wordt dat het profielraster een verticale overdrijving bevat:

Het is wel mogelijk om zelf een nieuwe Profile View te plaatsen met behulp van Civil 3D functionaliteit. Standaard worden alle profiellijnen daarin getoond die gekoppeld zijn aan de bijbehorende Alignment. De nieuwe Profile View kan vervolgens eenvoudig van een overdrijving worden voorzien. Drill Control zal dit lengteprofiel niet van symbolen en banden kunnen voorzien.
