Exporteren naar polylijn



Met de aangegeven knop kan de boorlijn worden geëxporteerd naar een polylijn of een Solid:

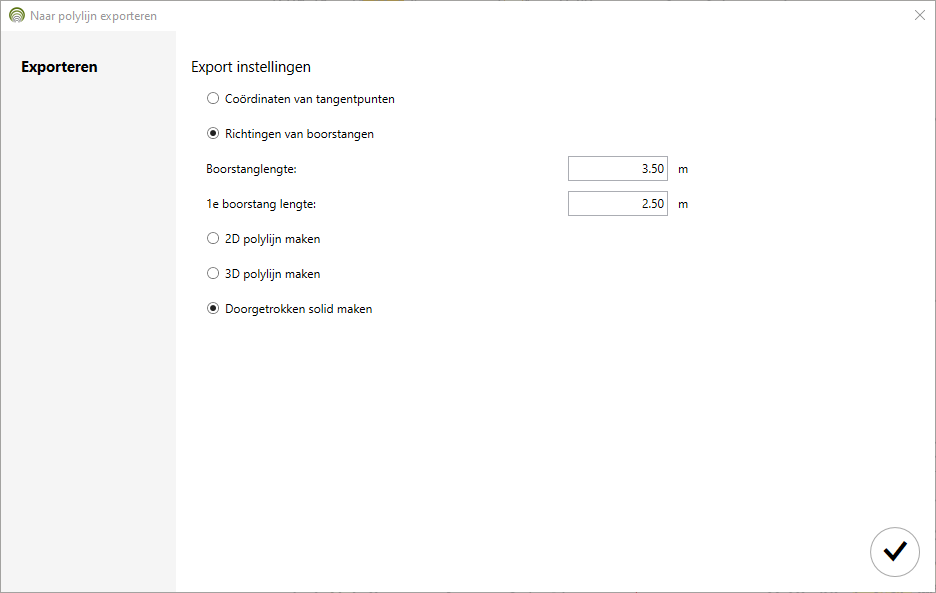

De volgende wizard verschijnt:

Het is mogelijk om de boorlijn te exporteren op basis van de coördinaten van de tangentpunten of op basis van de boorstangen. Afhankelijk van de keuze zijn er andere invoervelden beschikbaar om de tussenlengtes in te voeren.

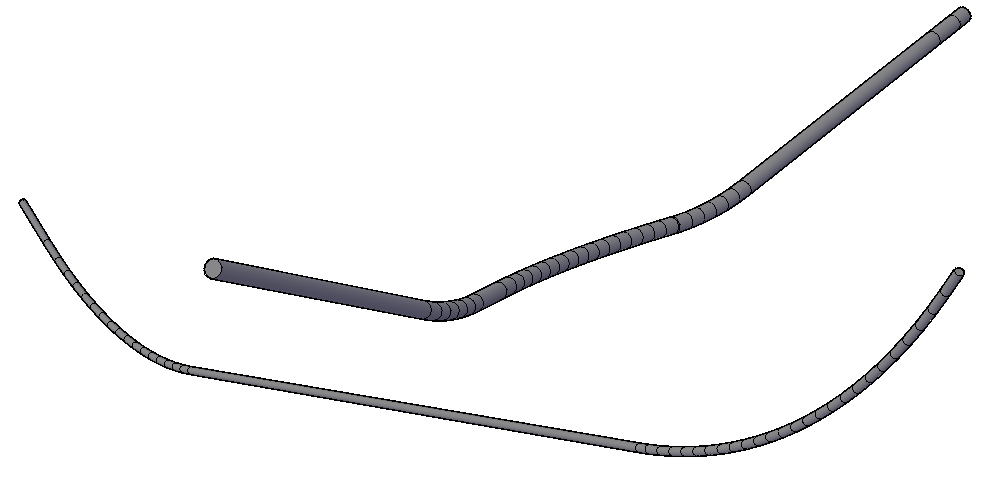

Er kan worden gekozen om de lijn als een 2D of 3D polylijn te exporteren of als een doorgetrokken Solid. Het object wordt geplaatst op de actieve Layer.



Object Data en Property Sets

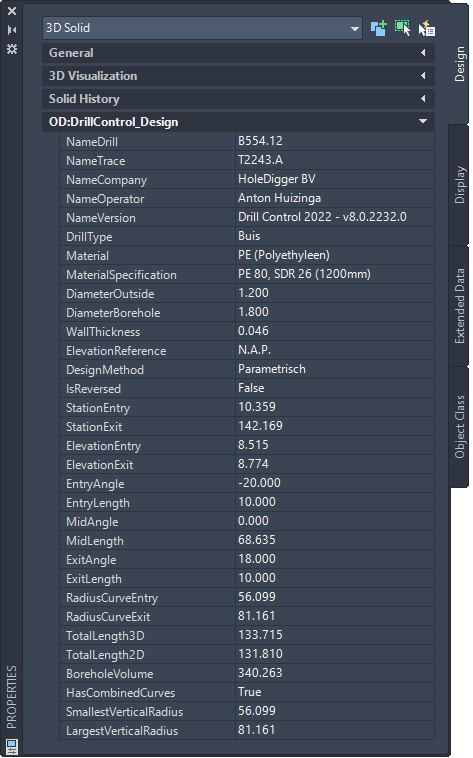

Het object wordt voorzien van zowel Object Data als Property Set Data. Deze gegevens zijn zichtbaar in de Properties Palette en kunnen worden gebruikt bij Civil 3D functionaliteit om het object te exporteren naar bijvoorbeeld Esri Shape of InfraWorks en NavisWorks.



Clash detection

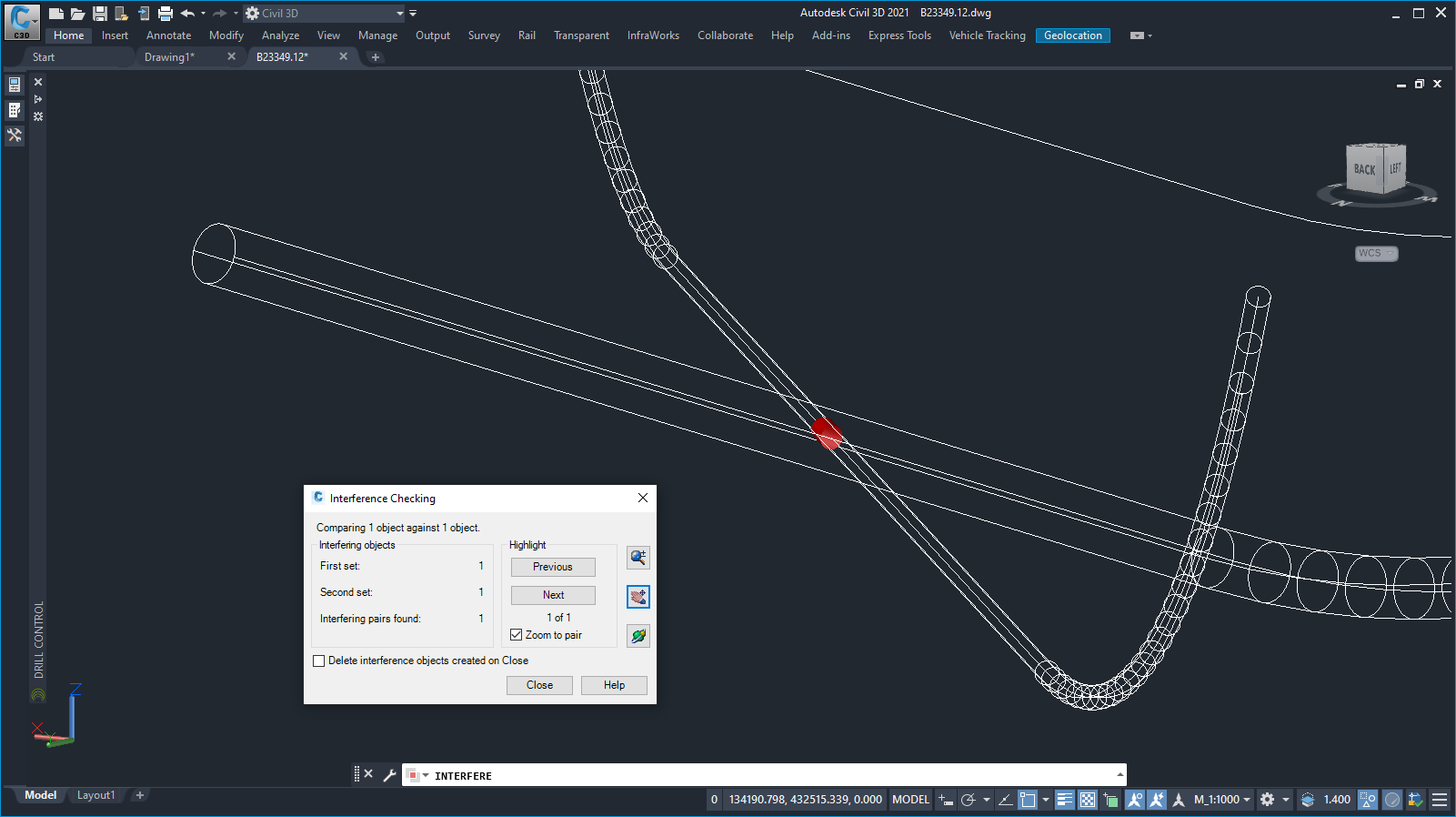

Als er meerdere 3D Solids zijn, bijvoorbeeld Solid Sweeps langs kabels en leidingen of andere boringontwerpen, dan kan in AutoCAD een Interference Check worden uitgevoerd waarbij het snijdende deel in rood wordt weergegeven.
