Standaarden

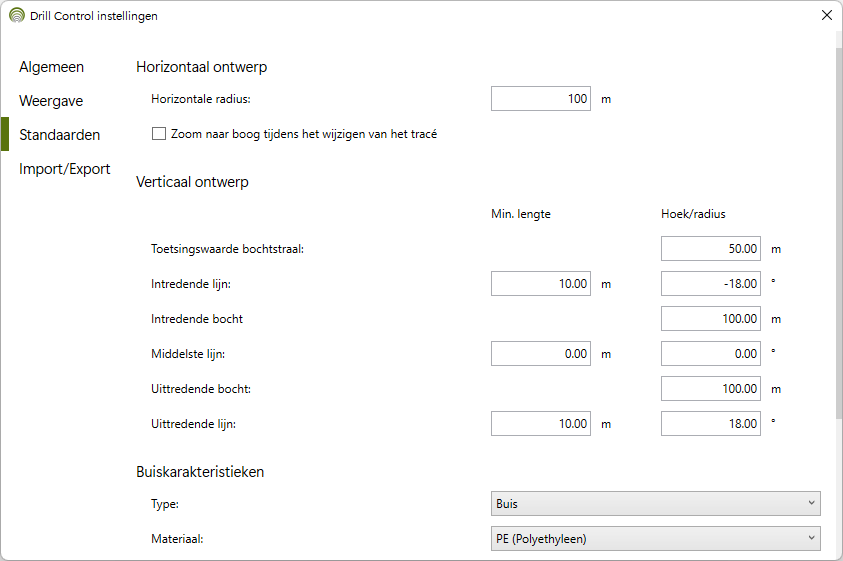

Op het tabblad 'Standaarden' kunnen instellingen worden gedaan voor het maken van ontwerpen:



Horizontaal ontwerp

Voor nieuwe tracés kan een horizontale radius worden ingesteld. Bij het maken van een tracé wordt deze gebruikt om bogen te construeren.



Verticaal ontwerp

Hier kan een toetsingswaarde voor bochtstralen worden ingesteld en default waarden voor de intredende en uittredende lijnen en bogen. Alle waarden kunnen vervolgens per boring afwijkend worden ingesteld via de Palette of de boringeigenschappen.



Buiskarakteristieken

Voor de buis of bundel kan hier defaultwaarden worden ingesteld. Boorgatdiameters worden automatisch berekend met een vermenigvuldigingsfactor van de buitendiameter van een buis of bundel. Zodra tijdens het maken van een ontwerp de buisdiameter wordt aangepast, dan zal het de boorgatdiameter vermenigvuldigd worden met de ingestelde factor.
