Weergave

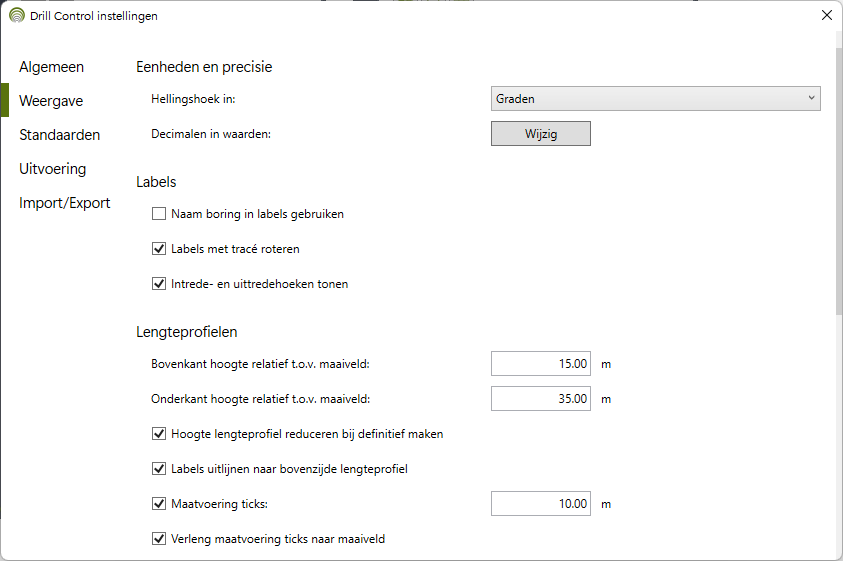

Op het tabblad 'Weergave' kunnen instellingen worden gedaan voor de weergave van eigenschappen en objecten:



Eenheden en precisie

Het is mogelijk om hellingshoeken in graden of percentages te tonen. Eveneens kan hier het aantal decimalen worden ingesteld.



Labels

De naam van de boring kan in de bijbehorende labels worden getoond. Ook kunnen de labels haaks op het tracé worden geplaatst en er kunnen intrede- en uittredehoeken worden getoond.



Lengteprofielen

Bij het plaatsen van een profielraster is het nog niet bekend hoeveel ontwerpruimte nodig is voor de boring, omdat nog niet aangegeven is hoe diep deze moet komen te liggen. Om genoeg ruimte in te stellen, kan hier een defaultwaarde worden ingesteld voor bovengronds en ondergronds. Er kan voldoende ontwerpruimte worden ingesteld, de hoogte van het profielraster kan automatisch worden verkleind bij het definitief maken. Labels in het profielraster kunnen worden uitgelijnd tot aan de bovenzijde.



Band Sets

In de banden onder het profielraster kunnen maten worden getoond langs een ingestelde tussenafstand, bij de tangentpunten en bij de extra ingestelde afstanden. Titels van de banden kunnen of links of aan beide zijden worden getoond en de informatiebanden (lengte, radius, hoek) kunnen onderaan of bovenaan worden geplaatst.



Tabellen

Een uitgebreide tangentpuntentabel kan worden gebruikt in plaats van een eenvoudige. In de eenvoudige variant worden alleen de coördinaten getoond, in de uitgebreide variant worden ook de radii en lengtes weergegeven. In de tangentpuntentabel kunnen eveneens de extra afstanden worden getoond. Hiermee kunnen eigen tussenpunten worden opgenomen in de tabel.



As-builts

De boorgatweergave kan worden verborgen. Deze is in dit stadium meestal niet meer interessant.
