Terreinmodel van lengteprofiel

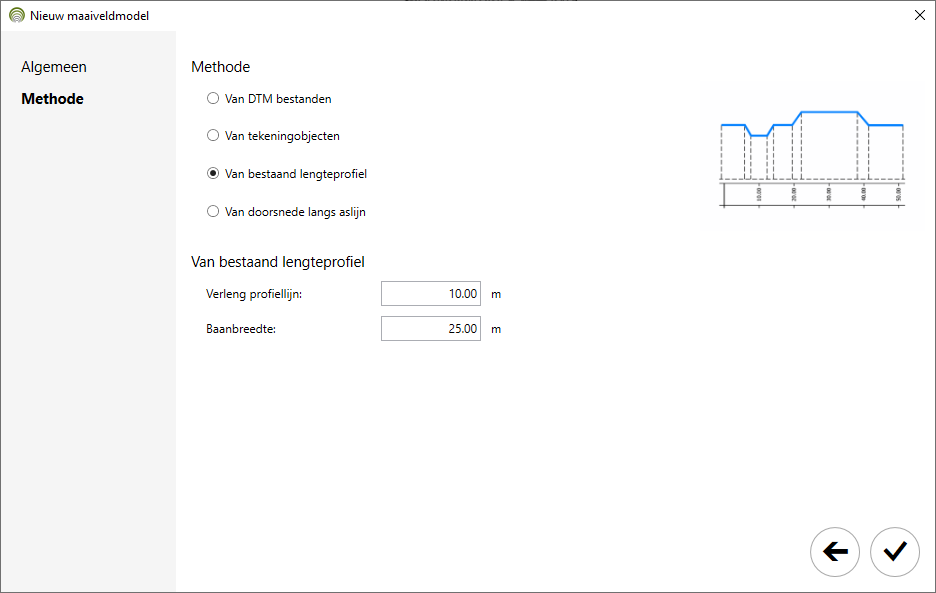

Eén van de methoden om een terreinmodel te maken is het maken van een vlak langs een lengteprofiel:

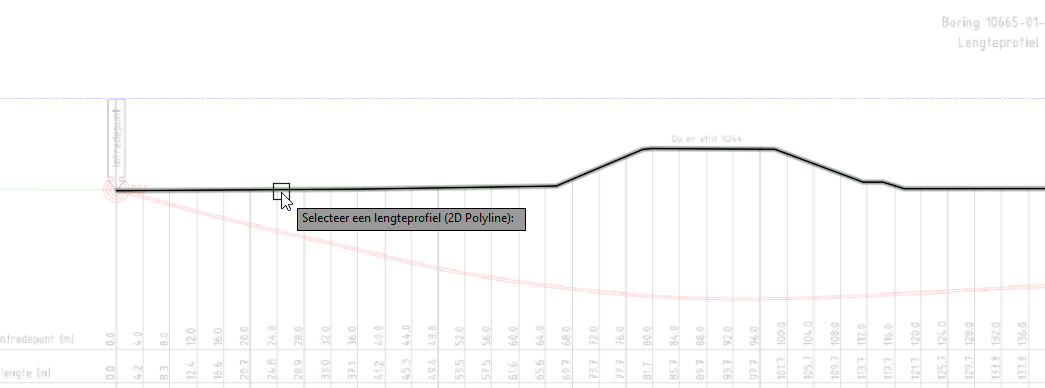

Het is mogelijk om de profiellijn aan beide zijden iets te verlengen zodat er meer werkruimte ontstaat. De baanbreedte is de lijn die het vlak bepaalt. Bij het uitvoeren van de wizard wordt gevraagd om 2D polylijn te selecteren die een lengteprofiel voorstelt:

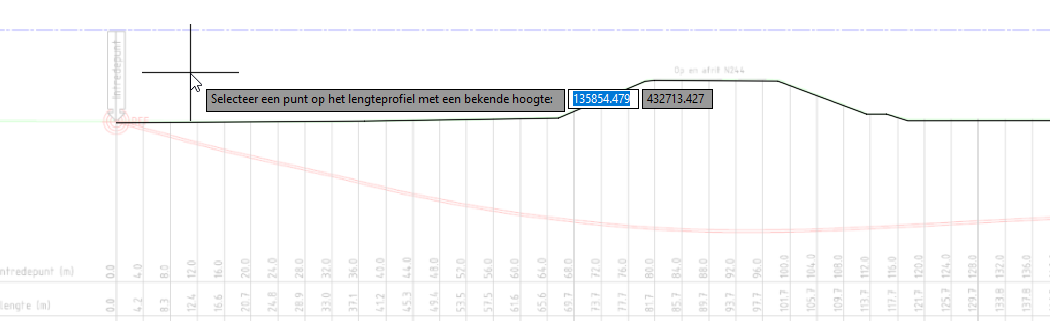

In bovenstaande afbeelding is een PDF van een ooit getekende lengteprofiel geplaatst waarna de maaiveldlijn is overgetrokken. Vervolgens wordt gevraagd om op deze lijn een punt te kiezen waarvan een hoogte bekend is en wordt de hoogte zelf gevraagd:

Daarna wordt gevraagd om een aslijn te selecteren. Hier wordt met een pijl de richting aangegeven waarlangs het lengteprofiel wordt geprojecteerd. Let dus goed op de juiste richting:

Het eindresultaat is een Civil 3D Surface:
