Terreinmodel van principeprofiel

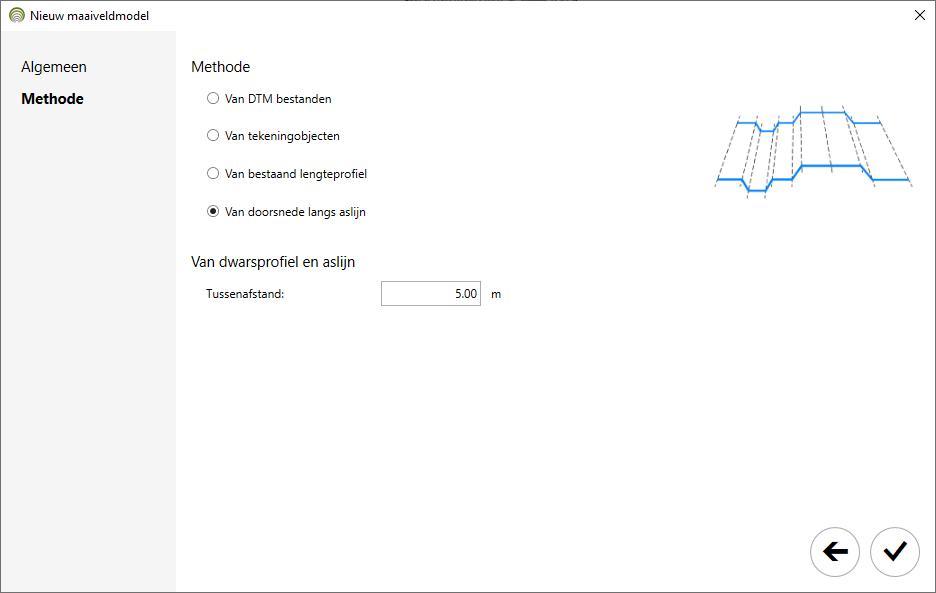

Eén van de methoden om een terreinmodel te maken is het plaatsen van een principeprofiel langs een aslijn:

Bij het uitvoeren van deze functie wordt gevraagd om een 2D polylijn te selecteren die een principeprofiel voorstelt:

Daarna wordt gevraagd om een punt op deze lijn te kiezen waar het langs de aslijn wordt geplaatst:

Vervolgens wordt gevraagd om een aslijn te selecteren. Een pijl geeft de richting aan waarin het principeprofiel wordt geplaatst. Let dus goed op de juiste richting:

Als een 3D polylijn wordt geselecteerd dan wordt daar de hoogte van overgenomen. Als een 2D polylijn wordt geselecteerd dan wordt gevraagd om een hoogte op te geven van het gekozen punt op het principeprofiel of om een referentiepunt op te geven:

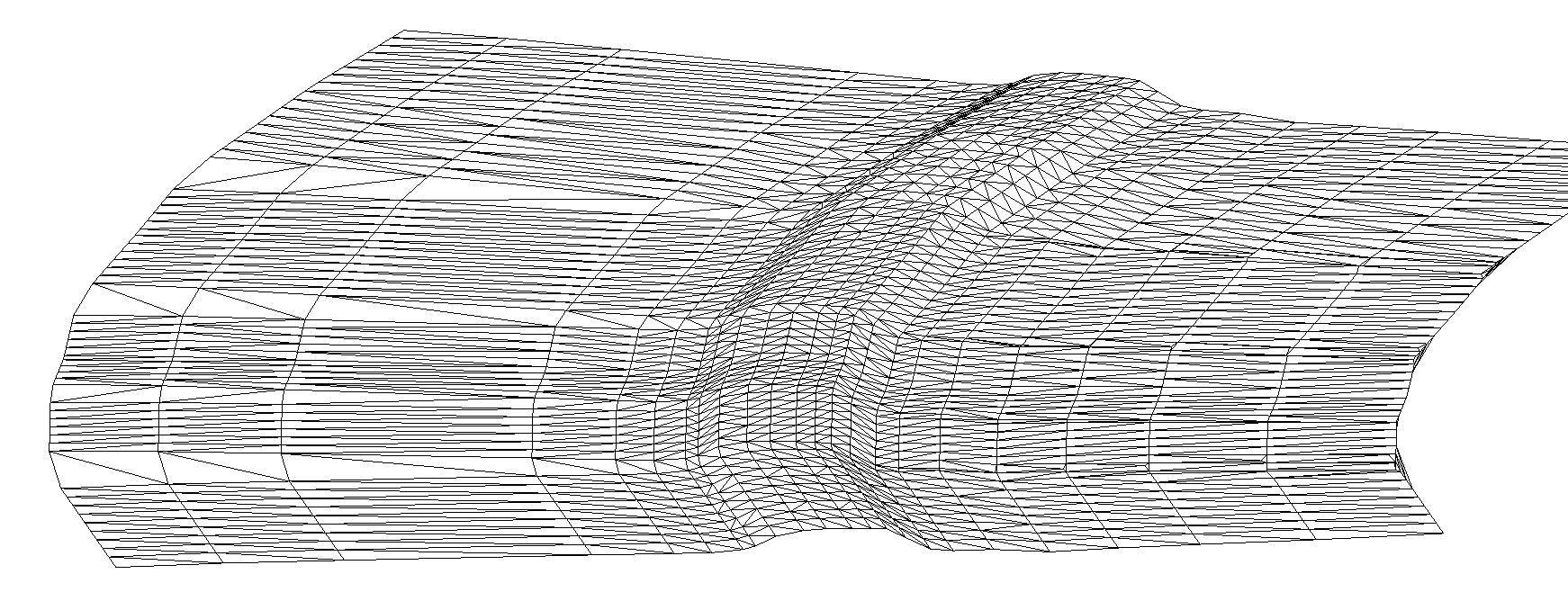

Het eindresultaat is een Civil 3D Surface:
