Geometrie

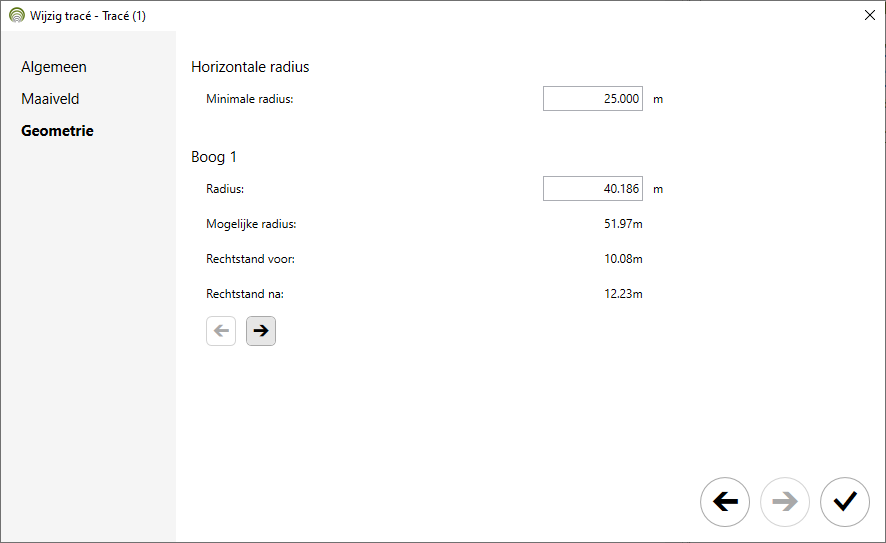

Als er bogen voorkomen in het tracé dan kunnen deze nauwkeurig worden aangepast via het dialoogvenster:

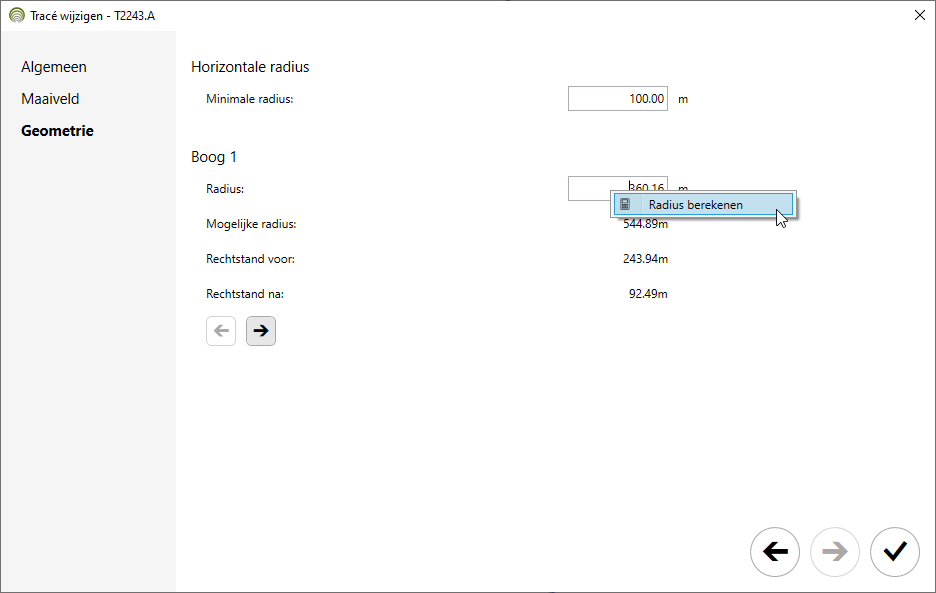

Met de pijltoetsen kan door de verschillende bogen worden gewerkt en per boog de radius worden aangepast. Als het invoerveld wordt gewijzigd dan verschijnt een button waarmee de radius kan worden toegepast. Via het rechter muisknop menu op het invoerveld kan de Radius Calculator worden geopend om de horizontale radius te berekenen.

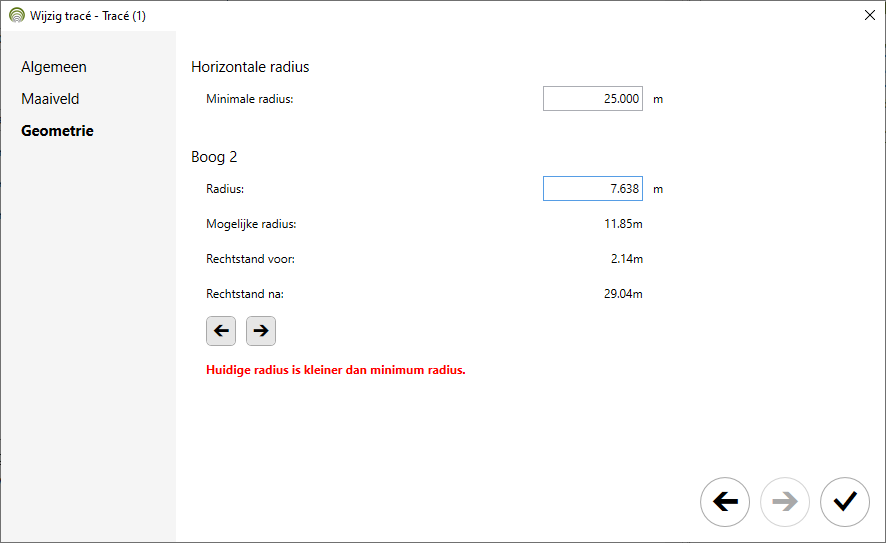

Onder het invoerveld wordt aangegeven wat de maximaal mogelijke radius kan zijn voor deze boog plus de rechtstandlengtes ervoor en erna. Is een radius kleiner dan de toetsingswaarde dan wordt dit aangegeven:

Het kan zijn dat de maximaal mogelijke radius nog steeds kleiner is dan de toetsingswaarde. In dat geval zullen eerst de bogen ervoor en erna aangepast moeten worden om ruimte te maken, of de Alignment in Civil 3D door middel van de grippunten verlengd moet worden zodat er meer ruimte is voor een grotere radius.
