Methode

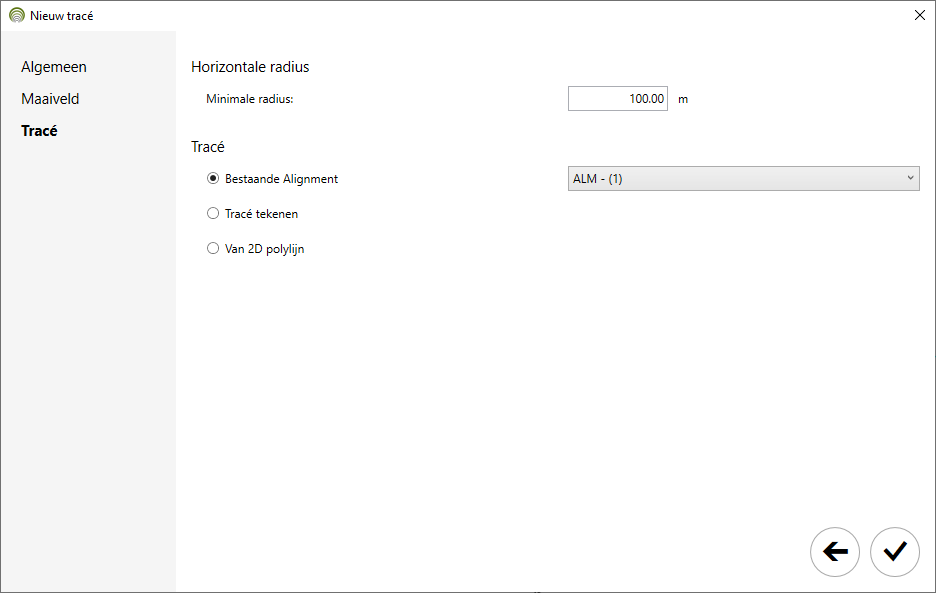

Het tracé kan ontstaan uit een bestaande Alignment uit de tekening. Als er geen Alignments in de tekening voorkomen dan kan gekozen worden om het tracé te tekenen of een 2D polylijn als basis te gebruiken.

Een 2D polylijn kan bijvoorbeeld als uitgangspunt voor het tracé aangeleverd zijn door een opdrachtgever. Als er horizontale bogen voorkomen in het bovenaanzicht dan moeten deze in de 2D polylijn al zijn aangebracht. Drill Control zal niet zelf bogen toevoegen tussen de verschillende rechtstanden.

Een minimale horizontale radius wordt gebruikt voor controles en bij de tekenfunctie om een tracé uit te tekenen.

Een handige optie is het zelf uittekenen van het tracé waarbij door middel van een preview getoond wordt waar de bogen en rechtstanden terechtkomen.



Tekenen

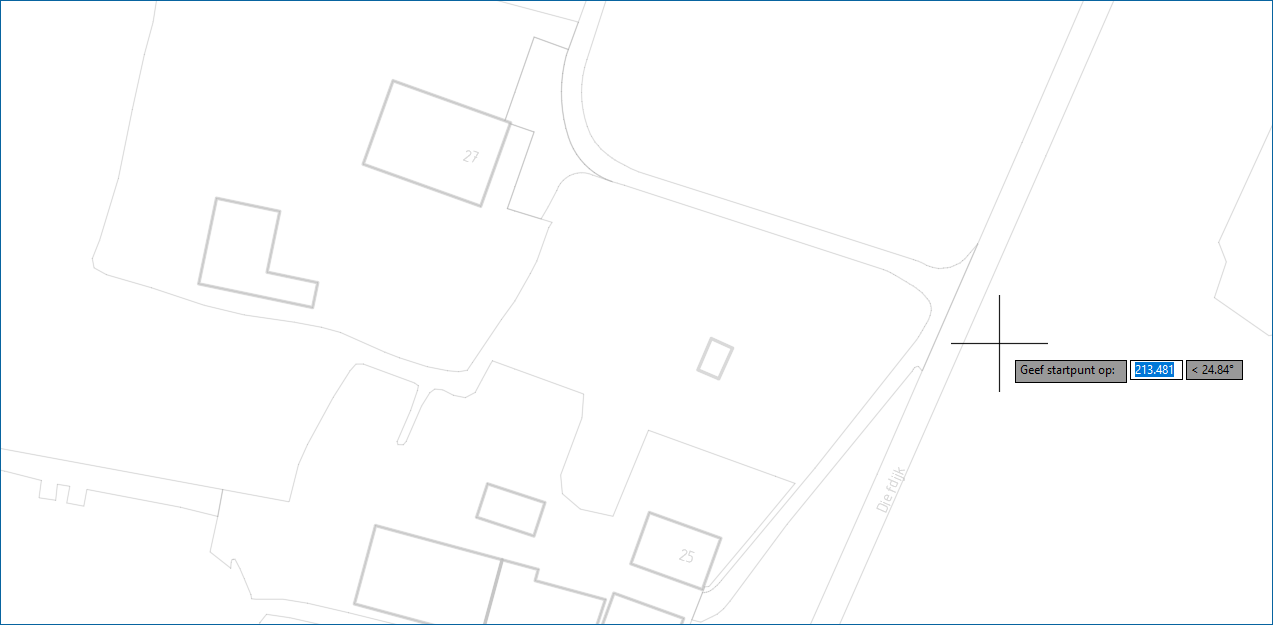

Drill Control beschikt over een handige tekenfunctie om een tracé te plaatsen. Eerst wordt een startpunt gevraagd waar het tracé moet beginnen:

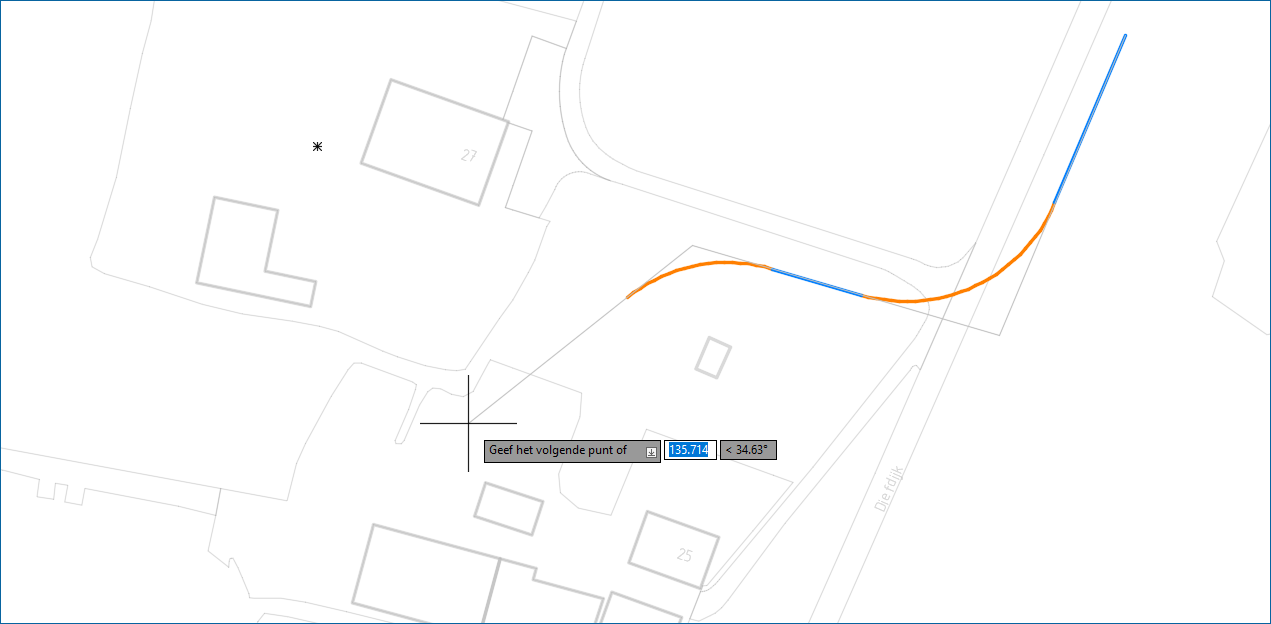

Door telkens knikpunten te tekenen zal een preview worden getoond met rechtstanden en bogen:

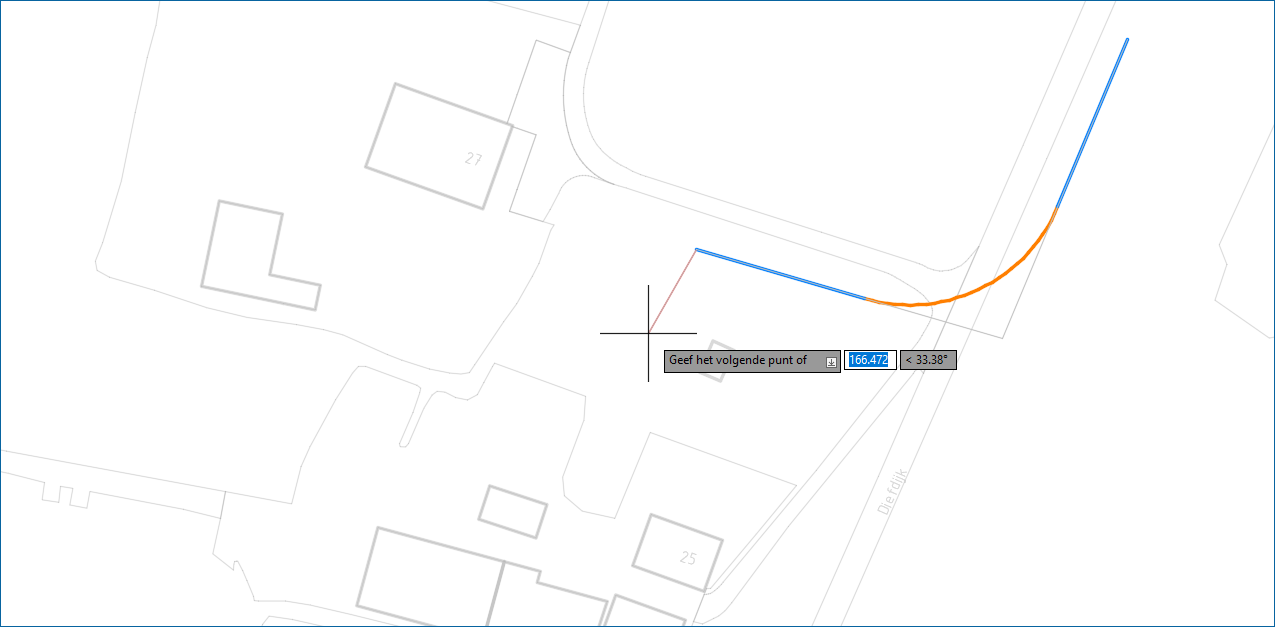

Tenzij een boog met de opgegeven radius niet past, dan verschijnt er een rode lijn:

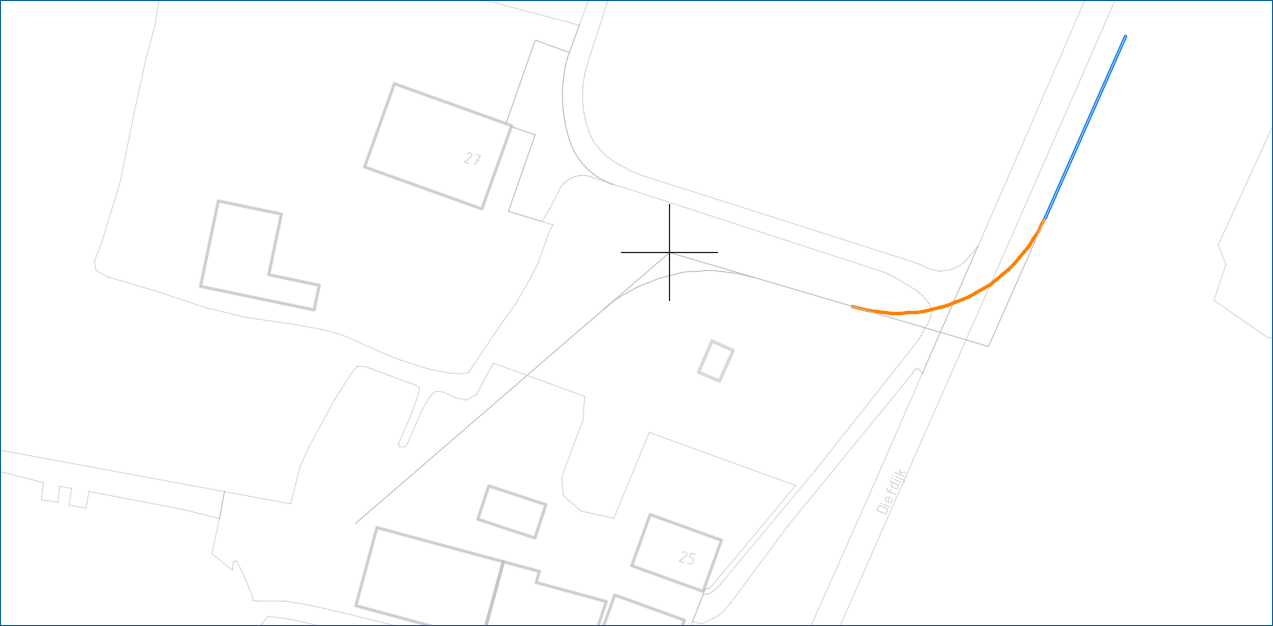

Het is ook mogelijk om naar een volgend richtpunt toe te werken, bijvoorbeeld als nauwkeurig tussen objecten door geboord moet worden. Kies hiervoor de optie 'Richting' op de Command Line. Vervolgens wordt gevraagd om een richtpunt op te geven. Dit is het toekomstige volgende punt na het huidige te plaatsen punt op het tracé. Nadat dit richtpunt is gekozen, kan het huidige punt tussen dit punt en het voorgaande punt worden geplaatst:

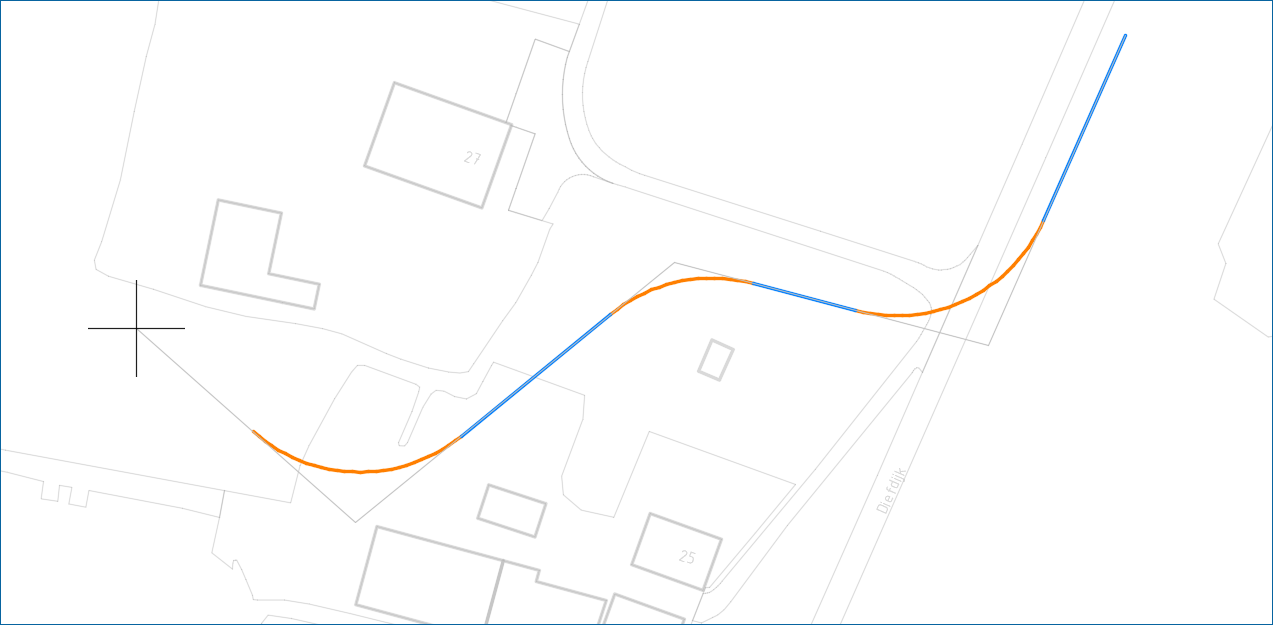

Na het opgegeven punt zal de preview daarna verdergaan vanaf het gekozen richtpunt:

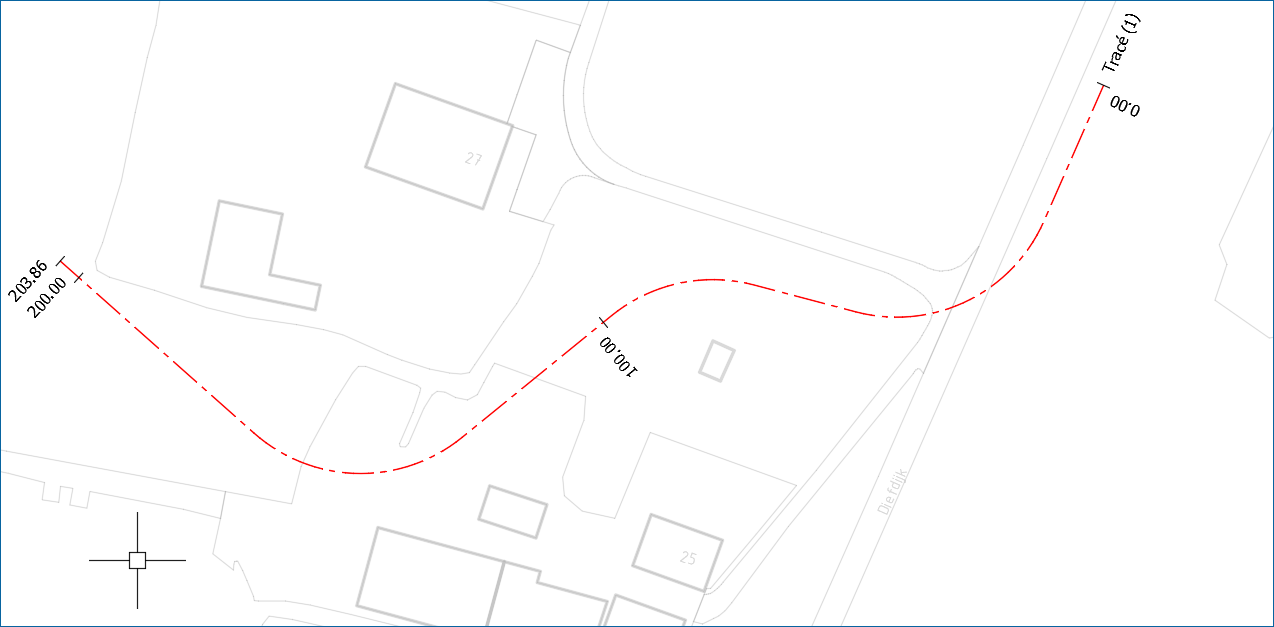

Het resultaat is een Civil 3D object van het type Alignment:
