Definitief maken



Nadat een boring ontworpen, gecontroleerd, gefinetuned en nogmaals gecontroleerd is, kan een ontwerp definitief worden gemaakt. Het definitief maken van een ontwerp houdt in dat er een presentatie wordt gemaakt van het ontwerp en dat de banden onder het profielraster worden gevuld met afstands- en dieptewaarden.

Voorafgaand aan het definitief maken wordt nog één keer de controle uitgevoerd en indien er nog ontwerpfouten aanwezig zijn, dan wordt een melding getoond:

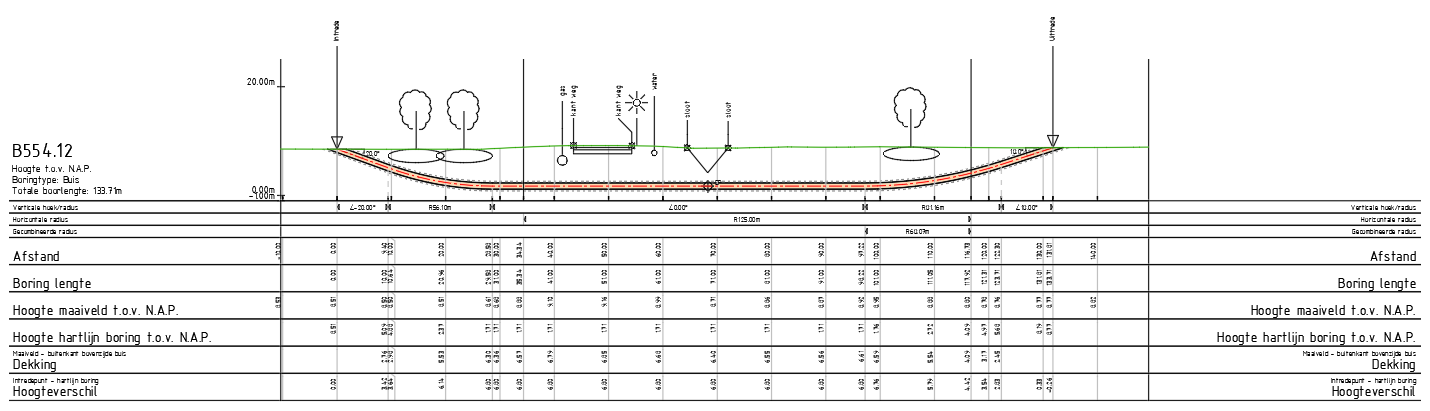

Als het ontwerp geaccepteerd is dan zal het profielraster en het tracé worden voorzien van de presentatie.

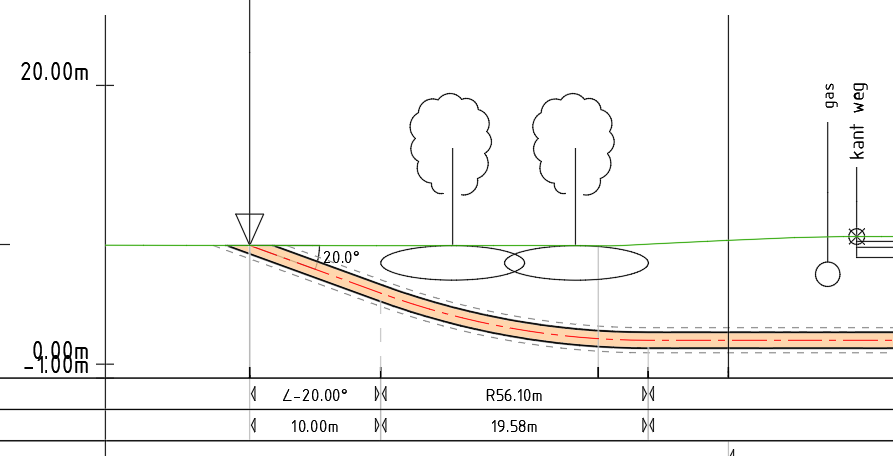

De buis en het boorgat worden gepresenteerd als arceringen in het profielraster:

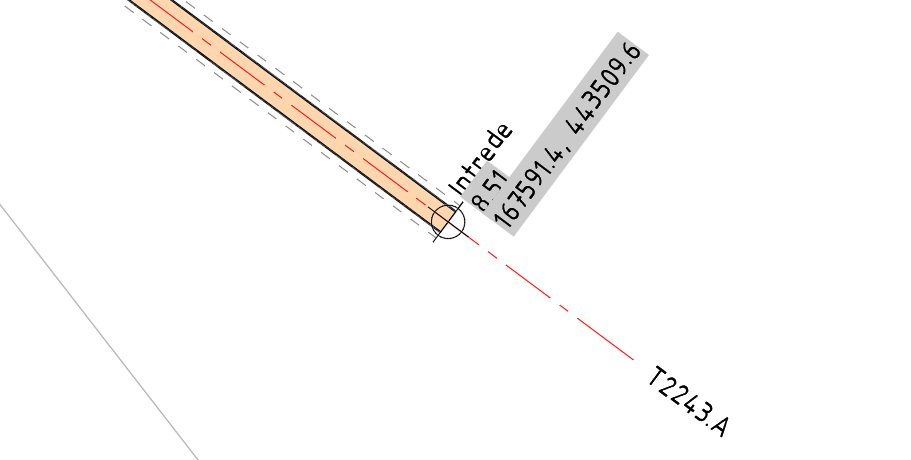

En langs het tracé:



Instellingen

Via de instellingen kunnen diverse aanpassingen worden gedaan die invloed hebben op de weergave van het ontwerp. Bijvoorbeeld de keuze om de bandtitels alleen links of aan beide zijden te plaatsen, de informatie over radius en lengte boven- of onderaan de bandset, of de aanhaallijnen naar het maaiveld getekend moeten worden, of de intrede- en uittredehoek getoond moet worden, enzovoort.
