Doorlopende bocht

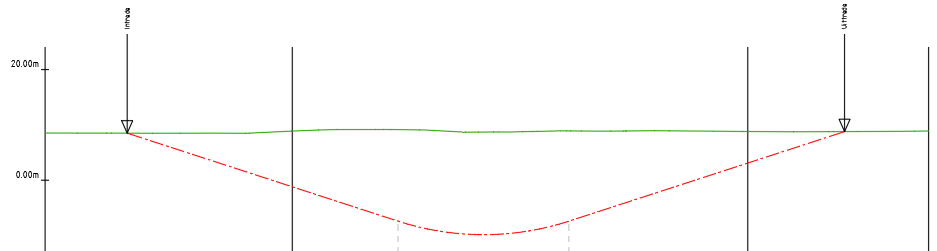

Een doorlopende bocht bestaat uit drie segmenten:

•Neergaande rechte

•Middelste bocht

•Opgaande rechte

De neergaande rechte begint vanuit het intredepunt, de opgaande rechte eindigt in het uittredepunt. Voor een doorlopende bocht is altijd zowel een intrede- als uittredepunt noodzakelijk.



Intrede- en uittredepunt

De boorlijn zal beginnen en eindigen in deze punten. Als het intredepunt aan de rechterzijde van het uittredepunt is geplaatst dan zal de boorrichting worden omgekeerd. Er wordt tevens rekening gehouden met de aanwezige controlepunten (alleen binnen het gebied tussen intrede- en uittredepunt):



Maximale radius

Als is ingesteld dat de maximale radius toegepast moet worden dan zal de applicatie proberen om de rechtstanden zo kort mogelijk te houden.



Buiten profielraster

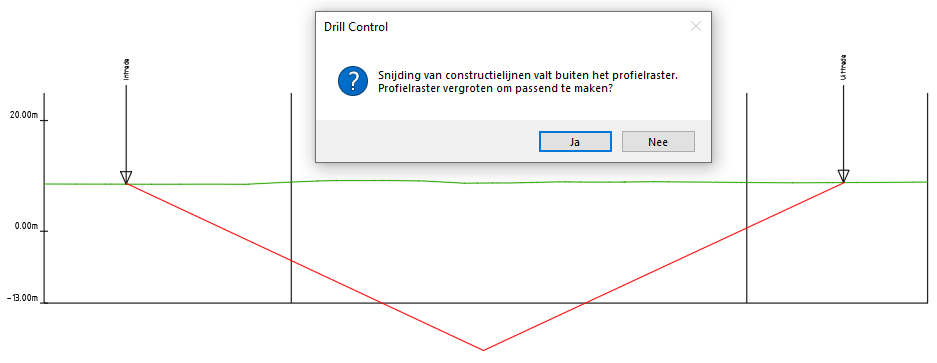

Het kan voorkomen dat op basis van de ingestelde waarden een ontwerp buiten het profielraster uit zou komen. De applicatie meldt dit en toont een preview van tijdelijke lijnsegmenten die met het commando REGEN weer verwijderd worden. Als de snijding van de rechtstanden onder het profielraster uitkomen dan wordt gevraagd of het profielraster verruimd moet worden zodat er meer werkruimte is.



Na het ontwerpen wordt het ontwerp direct gecontroleerd op afwijkingen.
