Parametrisch



Een parametrisch ontwerp bestaat uit vijf segmenten:

•Neergaande rechte

•Neergaande bocht

•Middelste rechte

•Opgaande bocht

•Opgaande rechte

De neergaande rechte begint vanuit het intredepunt, de opgaande rechte eindigt in het uittredepunt. De overige segmenten gaan door of onder eventuele controlepunten. Afhankelijk van de verschillende controlepunten kan een parametrisch ontwerp worden gemaakt.



Alleen intrede- of uittredepunt

Als alleen een intrede- of uittredepunt beschikbaar is dan zal de applicatie zelf op basis van de ingestelde waarden een minimale boorlijn ontwerpen:

Als het intredepunt aan de rechterzijde ligt of het uittredepunt aan de linkerzijde dan zal de applicatie vragen of de boorrichting omgekeerd toegepast moet worden:



Alleen controlepunt(en)

Als alleen controlepunten beschikbaar zijn dan zal de applicatie door deze punten een minimale boorlijn ontwerpen:



Intrede- en uittredepunt

Als zowel een intrede- en uittredepunt bekend is dan zal de boorlijn beginnen en eindigen in deze punten. Als het intredepunt aan de rechterzijde van het uittredepunt is geplaatst dan zal de boorrichting worden omgekeerd. Er wordt tevens rekening gehouden met de aanwezige controlepunten (alleen binnen het gebied tussen intrede- en uittredepunt):



Maximale radius

Als is ingesteld dat de maximale radius toegepast moet worden dan zal de applicatie proberen om de rechtstanden zo kort mogelijk te houden.



Buiten profielraster

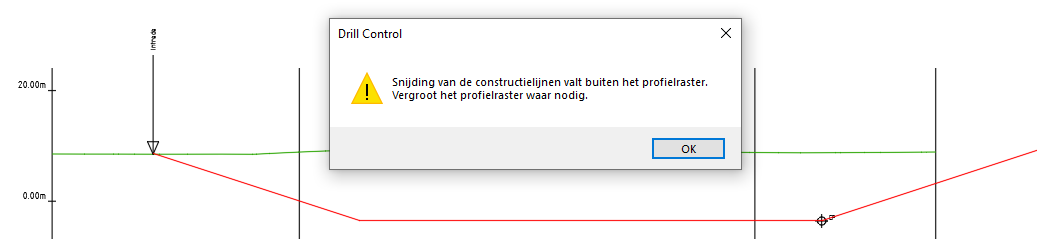

Het kan voorkomen dat op basis van de ingestelde waarden een ontwerp buiten het profielraster uit zou komen. De applicatie meldt dit en toont een preview van tijdelijke lijnsegmenten die met het commando REGEN weer verwijderd worden.



Na het ontwerpen wordt het ontwerp direct gecontroleerd op afwijkingen.
