Polylijn



Een ontwerp op basis van een polylijn is het meest flexibel. Het kan voorkomen dat de ontwerper een beoogde boorlijn aangereikt krijgt of dat de boorlijn eerst handmatig tussen de ondergrondse objecten uitgetekend wordt. De beoogde boorlijn kan dan als polylijn worden gekozen om er een boring van te ontwerpen. De polylijn moet bestaan uit:

•Alleen rechtstanden, Drill Control zal de bogen bepalen

•Afwisselend rechtstanden en bogen

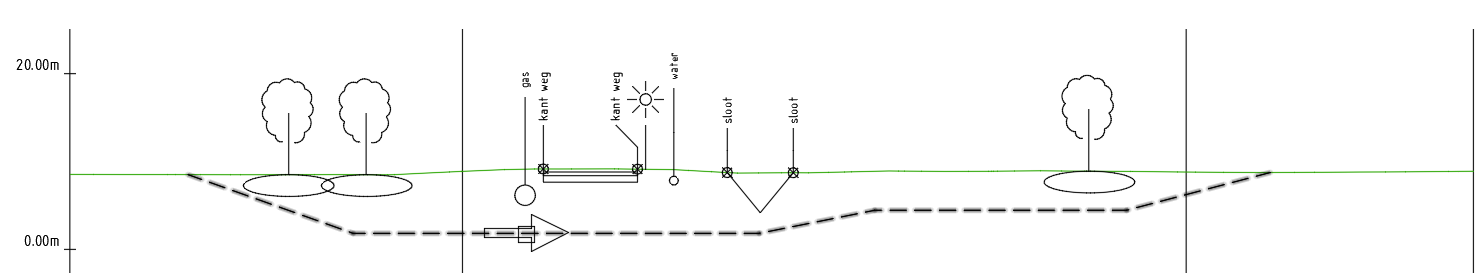

Bij het selecteren van de polylijn zal de applicatie vragen in welke richting de boorlijn getekend moet worden, dit wordt aangegeven met een pijl:



Alleen rechtstanden

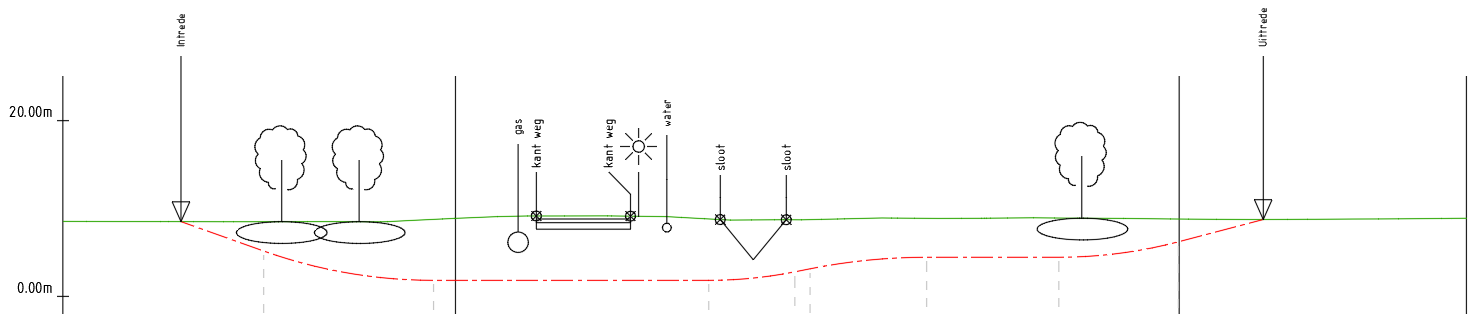

De applicatie zal nu zelf de bogen plaatsen met de ingestelde radius of de maximale radius:

Ook zal het intrede- en uittredepunt worden geplaatst. Als deze al bekend waren dan worden ze verplaatst naar het begin- en eindpunt van de boorlijn.



Afwisselend rechtstanden en bogen

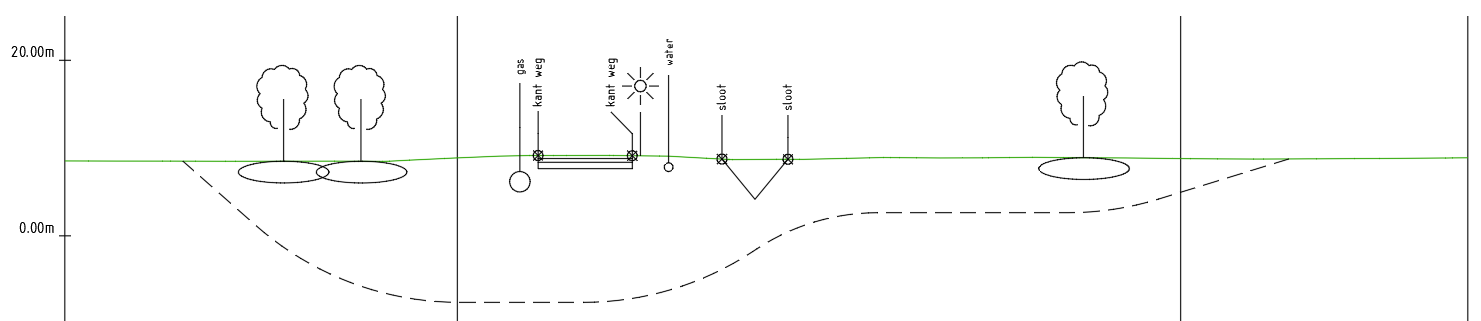

Als de polylijn al bogen en rechtstanden bevatten in een opeenvolgende wijze dan zal de applicatie deze bogen toepassen met de oorspronkelijke radius:

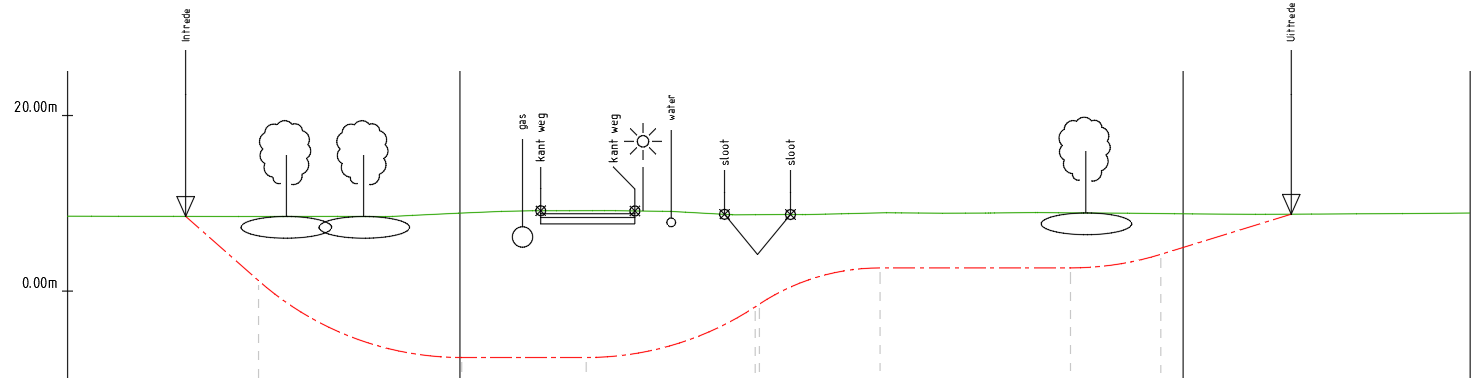

Wordt:



Alleen enkele boog

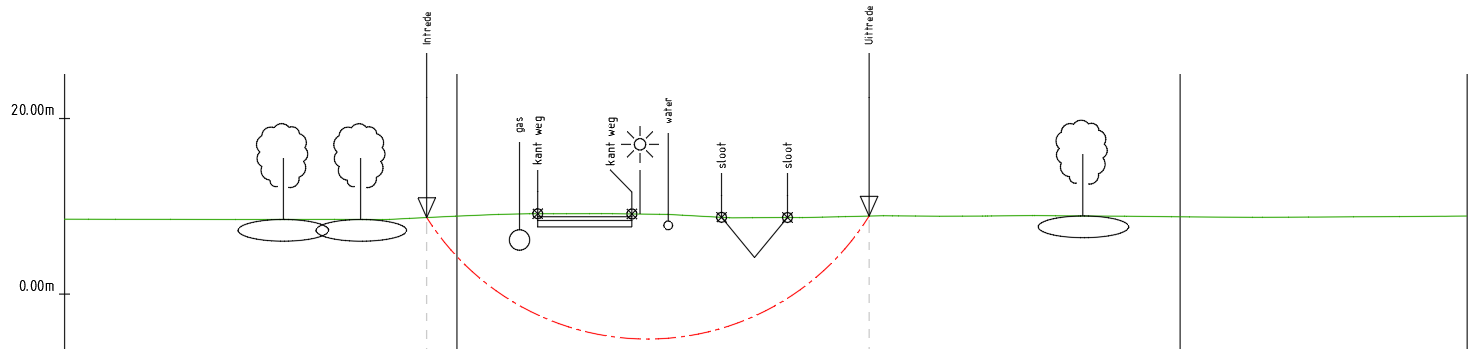

Het is mogelijk om een polylijn te selecteren die alleen uit een boog bestaat. De applicatie zal dan een minimale rechtstand voor en na de boog plaatsen.



Buiten profielraster

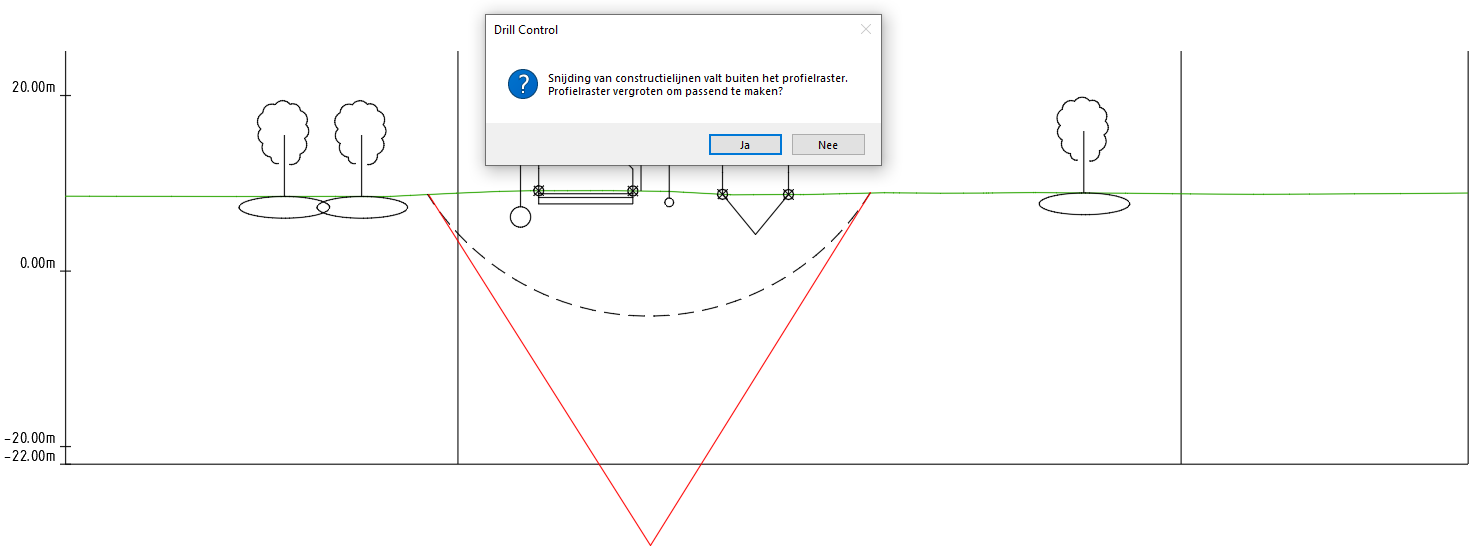

Het kan voorkomen dat op de snijding van rechtstanden buiten het profielraster uit zou komen. De applicatie meldt dit en toont een preview van tijdelijke lijnsegmenten die met het commando REGEN weer verwijderd worden. Als de snijding van de rechtstanden onder het profielraster uitkomen dan wordt gevraagd of het profielraster verruimd moet worden zodat er meer werkruimte is.



Na het ontwerpen wordt het ontwerp direct gecontroleerd op afwijkingen.
