Bandgegevens

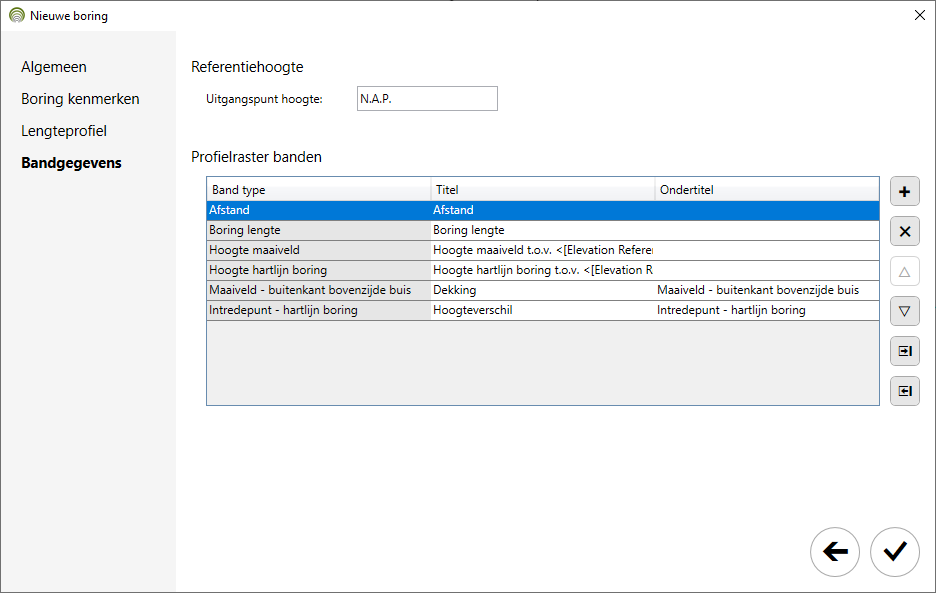

Onder het profielraster kunnen voorgedefinieerde banden worden geplaatst waar afstand- en dieptewaarden worden getoond. Standaard wordt begonnen met de voorinstelling die in de instellingen gedaan kan worden.

Het uitgangspunt van de hoogte kan hier worden aangegeven. In Nederland wordt normaal gesproken 'N.A.P.' gebruikt, in België 'T.A.W.'.

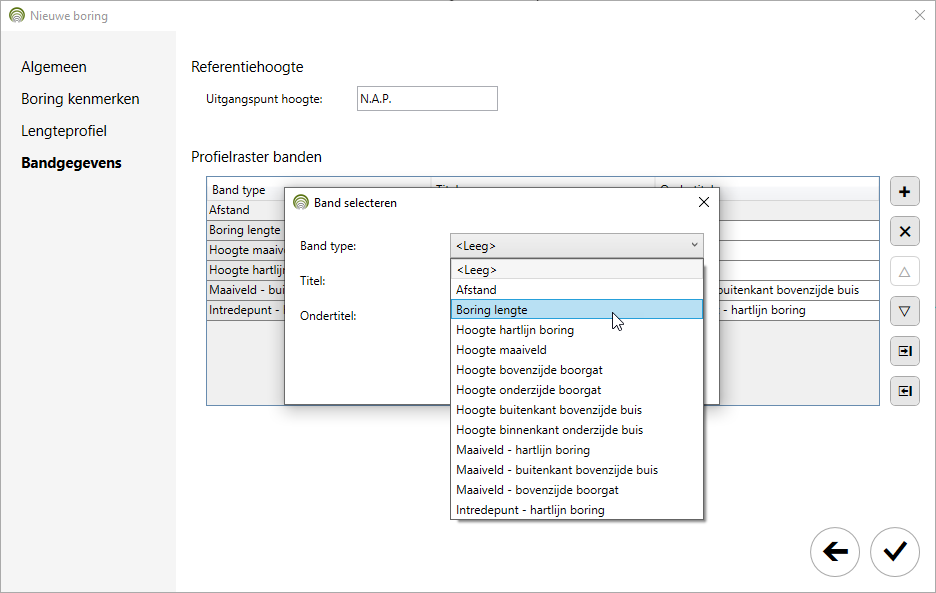

Per profiel kunnen de banden worden aangepast. Er kunnen banden worden verwijderd, toegevoegd of op volgorde worden geplaatst. Er kunnen diverse banden worden toegevoegd waarbij zelf een titel en eventueel een ondertitel kan worden opgegeven:

Een bandenset kan ook eenvoudig worden geëxporteerd of geïmporteerd. Bijvoorbeeld als er verschillende series banden in gebruik zijn voor bepaalde opdrachtgevers of projecten.

De wizard vraagt tenslotte om een locatie op te geven waar het profielraster getekend moet worden. De afmetingen worden als preview aan de muiscursor gehangen zodat te zien is waar dit profielraster wordt geplaatst. Daarna wordt een Civil 3D object van het type Profile View geplaatst en voorzien van een Profile object dat het maaiveld voorstelt:
