Profiellijn projecteren

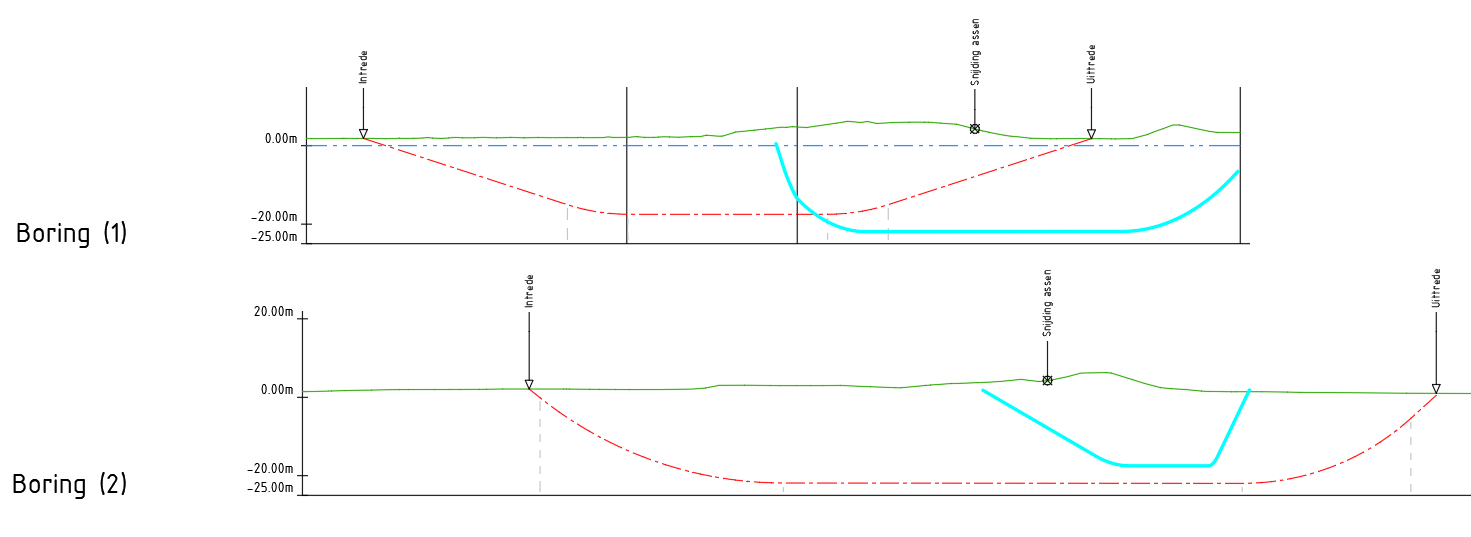

Als er twee tracés elkaar snijden, dan kan een profiellijn van het ene tracé worden geprojecteerd in het andere tracé. Dit is een Superimposed Profile en behoort bij de standaard functionaliteit van Civil 3D. Een profiellijn (bijvoorbeeld hartlijn boring) kan zo worden getoond in het ontwerp van een andere boring:

Nu kan visueel in het profielraster gecontroleerd worden of de boringen elkaar niet ondergronds raken. Ook is het mogelijk om in 3D weergave te controleren of de boringen elkaar raken. Dit kan door het genereren van Solids die met AutoCAD functionaliteit 'Interference Check' getest kunnen worden op snijdingen.
