Lengteprofiel

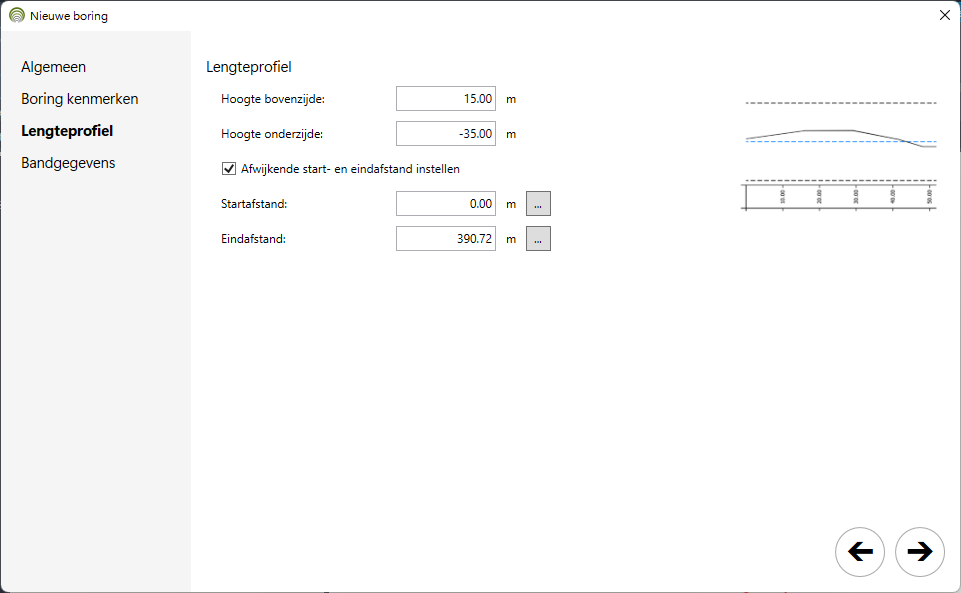

Het profielraster heeft een hoogte en breedte nodig om voldoende werkruimte te bevatten waarin een boring ontworpen wordt:

De hoogte van het profielraster is met werkelijke hoogten aan te geven. Er wordt een voorstel gedaan conform de hoogten van het maaiveldprofiel en zijn hier aan te passen. De hoogte van een lengteprofiel kan automatisch worden gereduceerd bij het definitief maken, hier kan dus zonder probleem genoeg ruimte worden ingesteld voor het ontwerpen.

Als de boring deel uitmaakt van een serie boringen op één tracé, dan kan een afwijkende start- en eindafstand worden opgegeven voor de weergave van het lengteprofiel. Deze wordt dan niet even lang als het tracé getekend. Dit komt alleen voor als het tracé kilometers lang is terwijl de daadwerkelijke boring maar een heel klein stukje langs dit tracé omvat. Normaal gesproken zal er geen afwijkende start- en eindafstand worden ingesteld en is het lengteprofiel even lang als het tracé.

In de volgende stap kunnen de bandgegevens worden ingesteld.
