Projecties



Om objecten uit het bovenaanzicht te tonen in het zijaanzicht kan gebruik worden gemaakt van projecties. Start de aangegeven functie op de Palette:

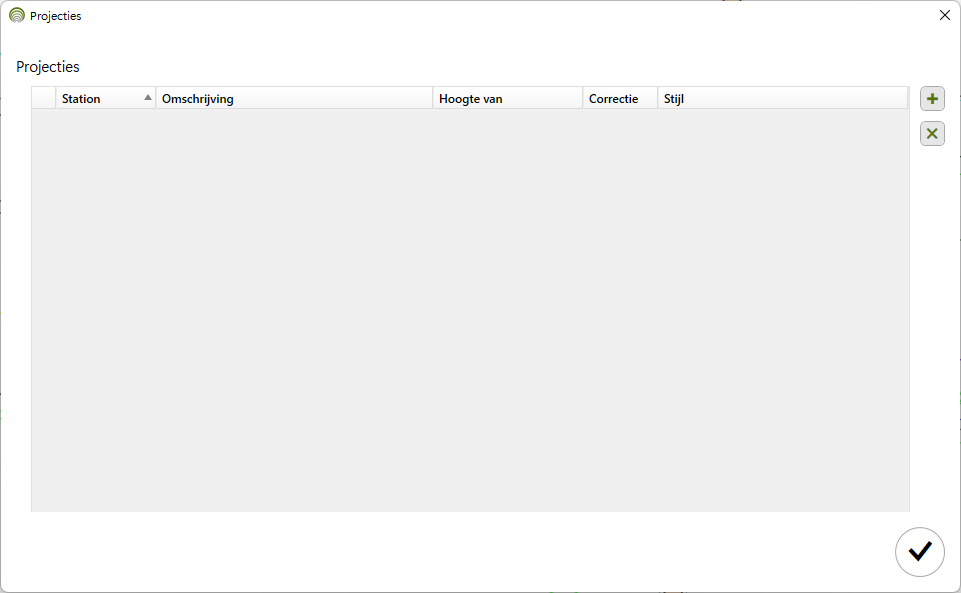

Het volgende dialoogvenster verschijnt:

Met de plus-knop kunnen nieuwe projecties worden toegevoegd, met het kruisje kunnen één of meerdere projecties worden verwijderd.



Toevoegen

Er wordt gevraagd om een locatie langs het tracé of in het lengteprofiel te selecteren. Een rode aanhaallijn laat zien waar het object geprojecteerd gaat worden. Als een punt in het bovenaanzicht wordt bepaald dan wordt een rode lijn in het lengteprofiel weergegeven, wordt een punt in het zijaanzicht bepaald dan wordt langs het tracé een rood kruisje getoond. Naast het opgeven van een locatie kan kunnen ook objecten worden geselecteerd of alle snijdingen van het tracé worden gevonden.

In de presentatiestijl is het mogelijk om een default stijl in te stellen op basis van een deel van de laagnaam. Ook de omschrijving en de default diepte worden uit deze stijl gehaald. Als een object zelf op hoogte is getekend dan zal die hoogte worden overgenomen, anders wordt de hoogte ten opzichte van het maaiveld bepaald.

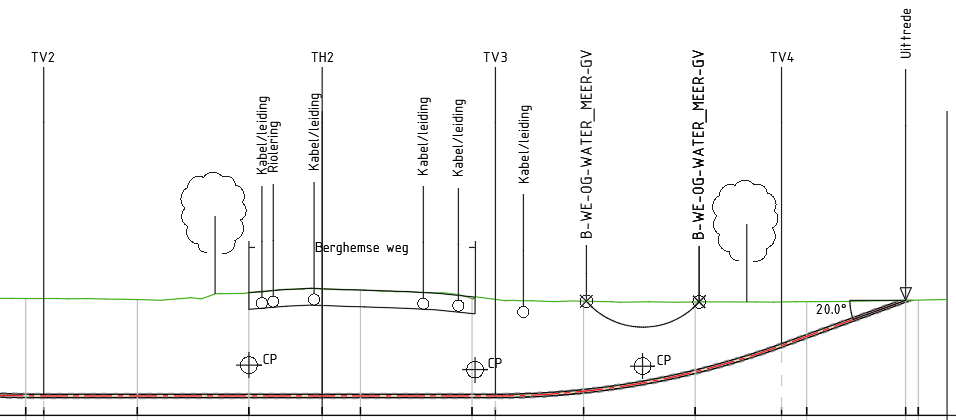

Als een object niet herkend wordt dan wordt de laagnaam als omschrijving getoond en een default symbool geselecteerd. Nadat de wizard is afgerond worden de objecten getoond in het lengteprofiel.

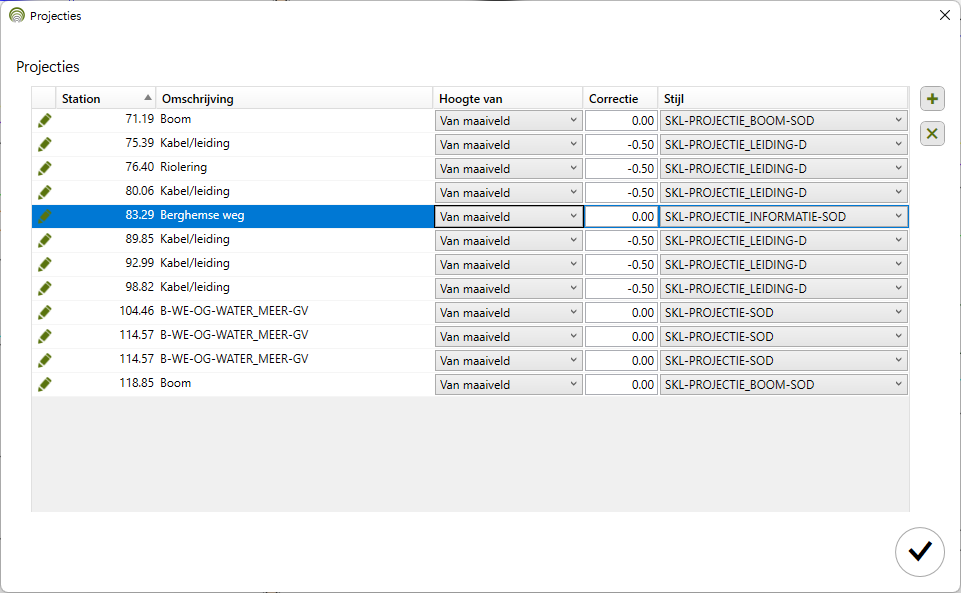

Aanpassen of wijzigen

In het dialoogvenster zijn de omschrijvingen aan te passen, de hoogtecorrectie of het symbool. Als er meerdere projecties geselecteerd zijn dan worden de wijzigingen op al deze projecties toegepast.

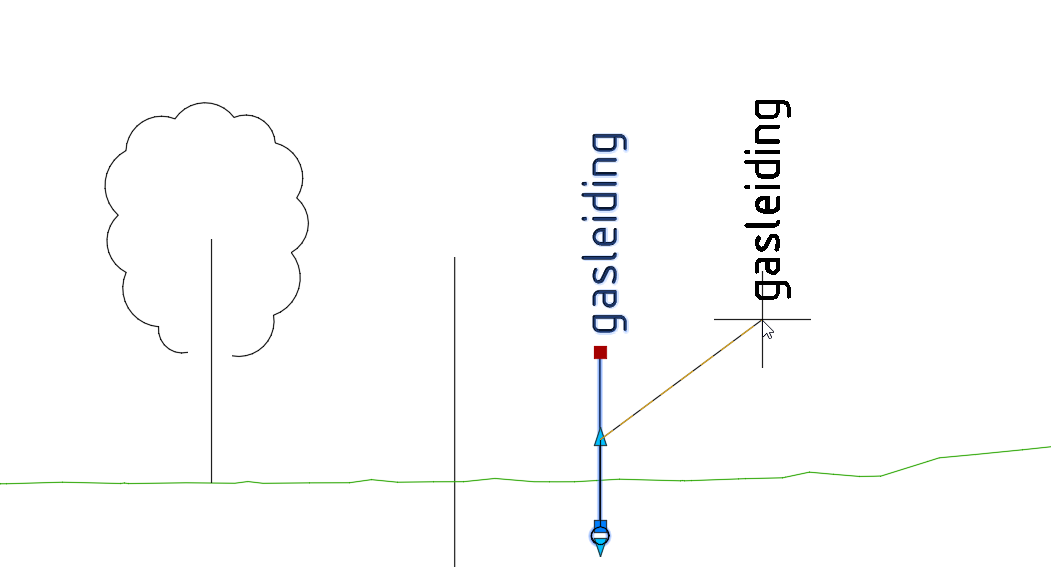

Sommige projectiestijlen hebben dynamische eigenschappen waarmee ze aan te passen zijn. Bijvoorbeeld de plaatsing van de labels:

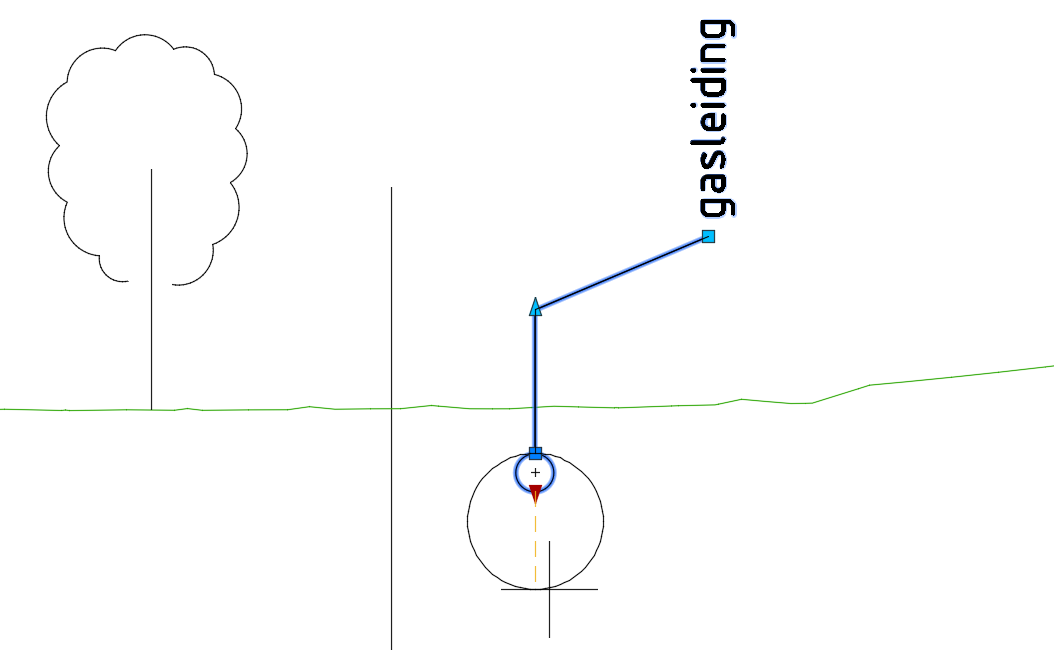

Of bijvoorbeeld de diameter van een leiding:
