Maaiveld



Langs een tracé is een maaiveld nodig zodat de ontworpen boring kan aansluiten op dit maaiveld. Een maaiveldlijn is een Civil 3D object van het type Profile.

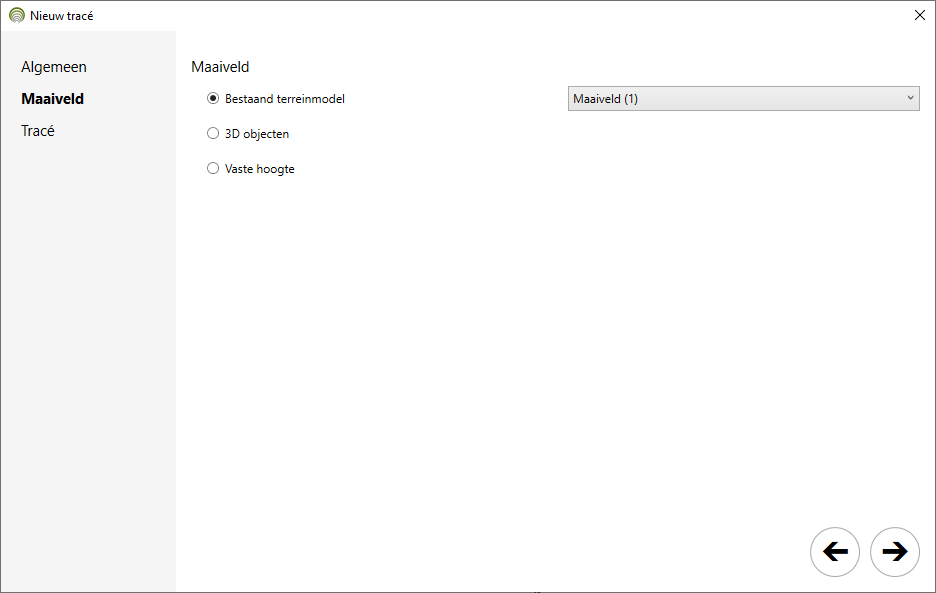

De bron van dit object kan een eerder gemaakt terreinmodel zijn. In dat geval wordt een Surface Profile object gegenereerd als maaiveldlijn en blijft het dynamisch verbonden met het terreinmodel. Als er geen terreinmodel beschikbaar is in de tekening dan kan op basis van 3D objecten of een gemiddelde hoogte een maaiveldlijn worden geconstrueerd. Dat resulteert dan in een Layout Profile object dat niet dynamisch gekoppeld is aan de oorspronkelijke data.

Als gekozen wordt voor 3D objecten dan kan langs het beoogde tracé een serie 3D objecten worden geselecteerd, bijvoorbeeld hoogtecijfers, 3D polylijnen, enz.

In de volgende stap kan het tracé worden gegenereerd.
