Importeren

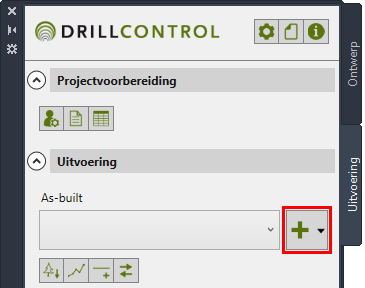

Het maken van een as-built boring begint met het importeren van de uitvoeringsdata. Start de functie met de aangegeven knop op de Palette:

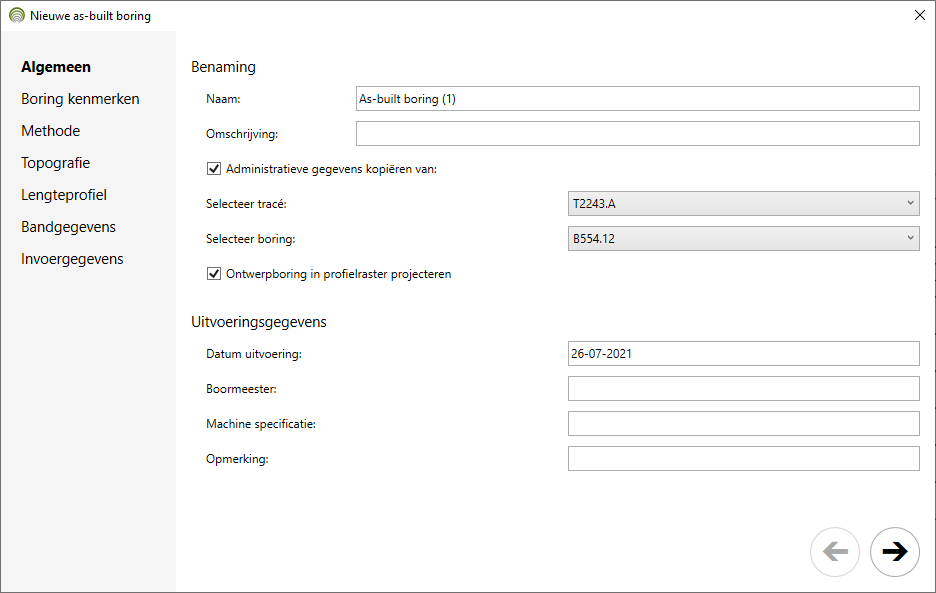

De volgende wizard verschijnt:

Als er in de tekening ook een ontwerpboring aanwezig is of als XRef is gekoppeld dan kan de administratieve data zoals doorsnede, materiaal, wanddikte, enzovoort worden gekopieerd van de gekozen ontwerpboring. Het is daarbij eveneens mogelijk om deze ontwerpboring te projecteren in de as-builtboring zodat het verschil met het ontwerp zichtbaar wordt. Na het importeren van de as-built data wordt met een lichtere kleur lijn de ontwerplijn weergegeven:

In de volgende stap kunnen de kenmerken van de boring worden ingesteld.



Zie ook:

•Boring kenmerken

•Methode

•Topografie

•Lengteprofiel

•Bandgegevens

•Invoergegevens

•Profiellijnen

•Verschalen bij importeren
