Tracé



Een tracé is noodzakelijk voor het ontwerpen van een boring. Dit is het bovenaanzicht van de boorlijn. Het tracé wordt meestal iets langer getekend dan de boring zelf, om wat speling te hebben als een boring langer moet worden dan in eerste instantie was bedacht. Een tracé kan ook veel langer zijn en op meerdere plaatsen van een boring worden voorzien.

Een tracé is een Civil 3D object van het type Alignment. Start de aangegeven functie op de Palette:

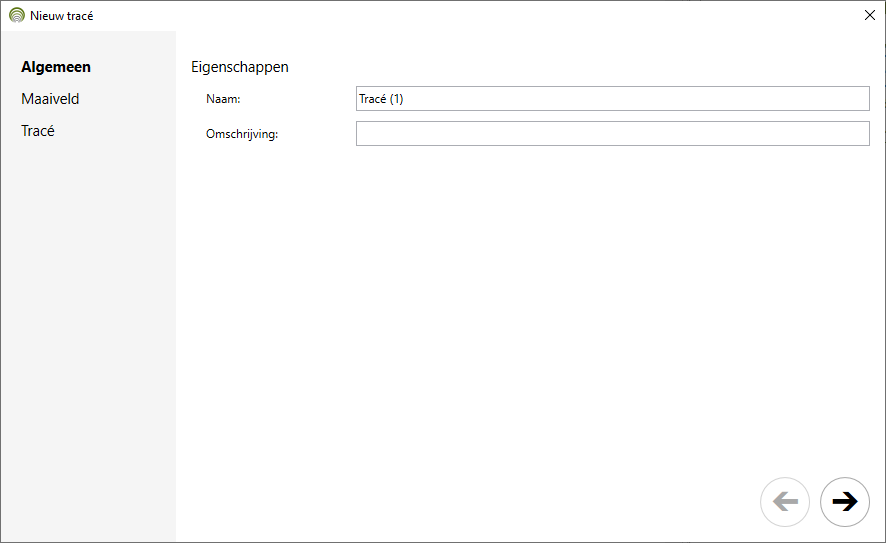

Het volgende venster verschijnt:

Geef hier een naam en een omschrijving op. In de volgende stap kan een maaiveld worden gekozen.



Zie ook:

•Maaiveld

•Methode

•Tracé wijzigen

•Geometrie

•Zoomen naar tracé

•Tracé verwijderen
