Lengteprofiel



Na het genereren van een tracé kan langs die lijn een lengteprofiel worden getekend. Het lengteprofiel is de verticale ontwerpruimte voor de boring. Omdat bij het maken van een tracé al een maaiveld is aangegeven, wordt in het profielraster automatisch een maaiveldlijn getekend. Start de functie met de aangegeven knop op de Palette:

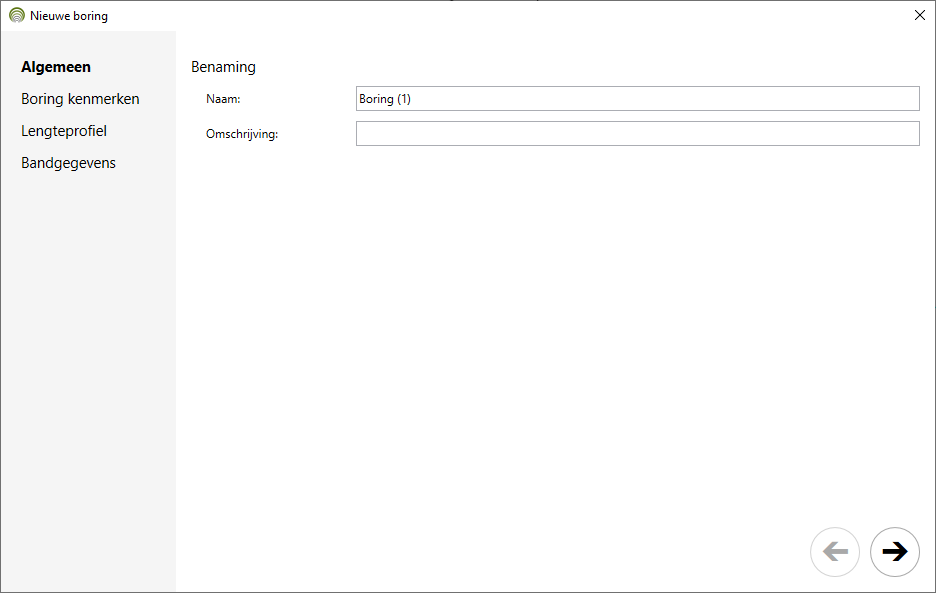

Het volgende venster verschijnt:

Naast een naam kan ook een omschrijving worden opgegeven. In de volgende stap kunnen de boring kenmerken worden ingevoerd.
